Combinación Serie-Paralelo

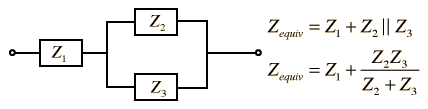

La mayoría de las redes de circuitos AC, se pueden particionar en bloques no mas complicados que el que se muestra abajo. El enfoque de la impedancia compleja, nos provee la herramienta necesaria para reducir tal combinación a una impedancia equivalente. En el desarrollo de un circuito equivalente Thevenin en el análisis de un circuito de AC, se puede encontrar esta clase de combinación.

Cálculo
La parte paralela de la impedancia se puede poner en la forma
la cual se puede racionalizar por la operación: ,
y cuando se agrupen los términos, se puede añadir el resultado a Z1, dando la impedancia equivalente.
Índice

Conceptos sobre Circuitos AC

HyperPhysics*****Electricidad y MagnetismoM Olmo R Nave
Atrás





Calcular la Impedancia

Las impedancias se pueden combinar usando el método de la impedancia compleja.

Para
Z1 = + j
Z2 = + j
Z3 = + j

la impedancia de la combinación serie-paralela:

es Zeq = + j= con fase.

Las unidades para todas las cantidades son ohmios. Un ángulo de fase negativo, implica que la impedancia es capacitiva y un ángulo de fase positivo supone un comportamiento neto inductivo.

Expresioes para la Combinación Paralela
