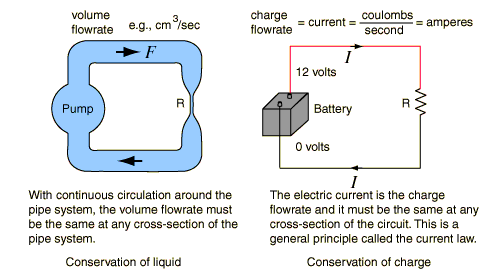

Ley de Corriente y Caudal de Flujo



Para cualquier circuito, fluido o eléctrico, que tiene múltiples ramas y elementos en paralelo, el caudal de flujo a través de cualquier sección transversal, debe ser el mismo. A esto se le denomina a veces el principio de continuidad.

Analogía Circuito DC-AguaLey de VoltajeLey de Corriente
Índice

Circuitos DC

HyperPhysics*****Electricidad y MagnetismoM Olmo R Nave
Atrás





Ley de Voltaje y Presión



Analogía Circuito DC-AguaLey de VoltajeLey de Corriente
Índice

Circuitos DC

HyperPhysics*****Electricidad y MagnetismoM Olmo R Nave
Atrás





Ley de Ohm - Poiseuille

La ley de Ohm para el flujo de corriente eléctrica y la ley de Poiseuille para el flujo liso de fluidos son de la misma forma.


Analogía Circuito DC-Agua
Índice

Circuitos DC

HyperPhysics*****Electricidad y MagnetismoM Olmo R Nave
Atrás





¿Sufrirá el Pájaro sobre el Cable de Alta Tensión una Descarga Eléctrica?

El flujo de la coriente eléctrica es proporcional a la diferencia de voltaje de acuerdo con la ley de Ohm, y las dos patas del pájaro, están al mismo voltaje. Puesto que se necesita un flujo de corriente para la descarga eléctrica, el pájaro está completamente a salvo, al menos que toque simultáneamente otro cable con un voltaje diferente.

¿Quieres un Empleo de Miedo? El mantenimiento de las líneas de transmisión de alto voltaje, se realiza a veces con el voltaje "en vivo", trabajando desde una plataforma sobre un helicóptero, ¡sentado sobre una plataforma de metal! . El helicóptero debe asegurarse de no tocar otros cables próximos que estén a diferentes voltajes.

Analogía Circuito DC-Agua
Índice

Circuitos DC

HyperPhysics*****Electricidad y MagnetismoM Olmo R Nave
Atrás





Relaciones Básicas de los Circuitos DC

Los circuitos DC, se pueden analizar completamente con estas cuatro relaciones.
Ley de Ohm
I = V/R
Relación de Potencia
P = VI
Ley de Voltaje
El cambio neto de voltaje alrededor de un bucle cerrado es cero. (Esto es una aplicación del principio de conservación de la energía).
Ley de Corriente
En cualquier unión, la corriente eléctrica de entrada = corriente eléctrica de salida. (Conservación de la carga)
