Puerta NAND

La salida es alta (1), cuando cualquiera de las entradas A ó B es alta, o cuando ninguna es alta. En otras palabras, la salida es normalmente alta, solo es baja cuando ambas entradas son altas.

La puerta NAND y la puerta NOR se dice que son puertas universales, ya que con combinaciones de ellas, se puede realizar cualquiera de las combinaciones básicas y por consiguiente hacer un inversor, una puerta OR o una puerta AND. Las puertas no inversoras no tienen esta versatilidad, ya que no pueden producir un inversor.

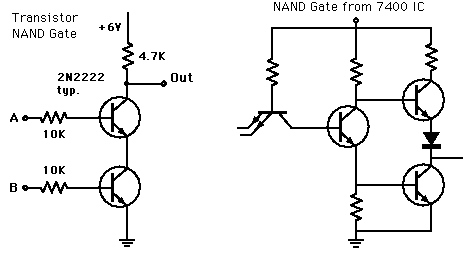

¿Como Hacer Uno?Ejemplo de IC: IC 7400
Operaciones con Puertas NANDLatch Puerta NAND


Puertas Básicas
Índice

Conceptos de Electrónica

Circuitos Digitales

HyperPhysics*****Electricidad y MagnetismoM Olmo R Nave
Atrás









Hacer una Puerta NAND

Puertas Básicas
Índice

Conceptos de Electrónica

Circuitos Digitales

HyperPhysics*****Electricidad y MagnetismoM Olmo R Nave
Atrás

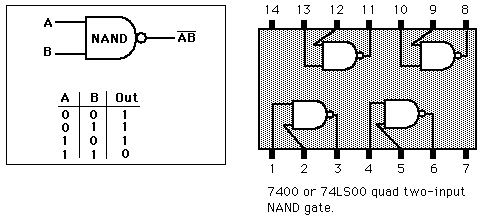

Puerta NAND IC 7400 Quad

Mostrar Estructura InternaNumeración de Componente de ICs
La Versión NOR: IC 7402NAND de 4 entradas: IC 7420
Puertas BásicasCircuito Lógico de IC
Índice

Conceptos de Electrónica

Circuitos Digitales

HyperPhysics*****Electricidad y MagnetismoM Olmo R Nave
Atrás













Operaciones de la Puerta NAND

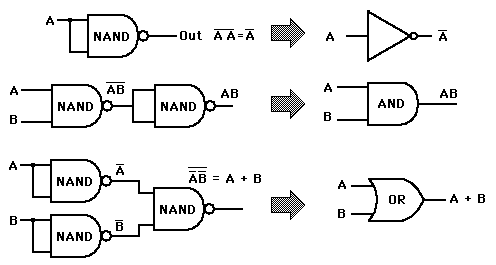

La puerta NAND se llama puerta universal porque con combinaciones de ella se pueden conseguir todas las funciones básicas.

Teorema de DeMorgan
Ejemplo de Aplicación
Índice

Conceptos de Electrónica

Circuitos Digitales

HyperPhysics*****Electricidad y MagnetismoM Olmo R Nave
Atrás










Aplicación de Puerta NAND

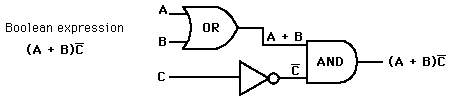

Supóngase que se quiere una salida alta, cuando las entradas A o B sea alta, pero C sea baja. La expresión boleana y la versión de puerta directa para esto son:

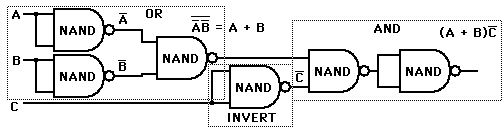

Pero se puede lograr la misma tarea con puertas NAND solamente , ya que las puertas NAND son puertas universales. Con circuitos integrados tales como el 7400, esto se hace posible.
