Amplificador con Colector Común NPN

NPN
PNP
Menú
Emisor Común
Colector Común
Base Común

El amplificador de colector común, a menudo llamado seguidor emisor puesto que su salida se toma de la resistencia del emisor, es útil como dispositivo adaptador de impedancias, puesto que su impedancia de entrada es mucho mas alta que su impedancia de salida. Tambien se le denomina "buffer" por esta misma razón, y se usa en los circuitos digitales con las puertas básicas.

Estudio del Seguidor Emisor
Colector Común Práctico
Índice

Conceptos de Electrónica

HyperPhysics*****Electricidad y MagnetismoM Olmo R Nave
Go Back













Estudio del Seguidor Emisor

El amplificador a transistor de colector común, se llama normalmente seguidor emisor. La ganancia de voltaje de un seguidor emisor es exactamente un poco menos de uno, puesto que el voltaje de emisor está limitada a la caída del diodo de alrededor de 0,6 voltios por debajo de la base. Su función no es la ganacia de voltaje, sino la ganancia de corriente o potencia, y la adaptación de impedancias. Su impedancia de entrada es mucho mas alta que su impedancia de salida, de modo que una fuente de señal no tendría que trabajar tan duro. Esto puede verse en el hecho de que la corriente de base es del orden de 100 veces menos que la corriente de emisor. La baja impedancia de salida del seguidor emisor se adapta con una carga de baja impedancia y amortigua la fuente de señal.

Amplificadores a TransistorAplicaciones del Seguidor Emisor
Realimentación en el Seguidor Emisor
Índice

Conceptos de Electrónica

HyperPhysics*****Electricidad y MagnetismoM Olmo R Nave
Go Back

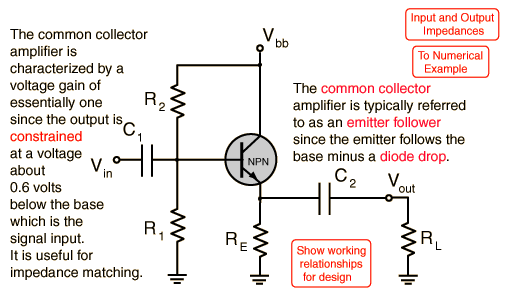

Aplificador de Colector Común NPN

Amplificadores a Transistor
Índice

Conceptos de Electrónica

HyperPhysics*****Electricidad y MagnetismoM Olmo R Nave
Go Back

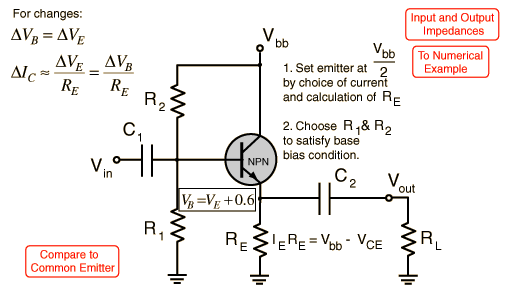

Diseño del Colector Común NPN

Diseño del Colector Común NPN
Índice

Conceptos de Electrónica

HyperPhysics*****Electricidad y MagnetismoM Olmo R Nave
Go Back

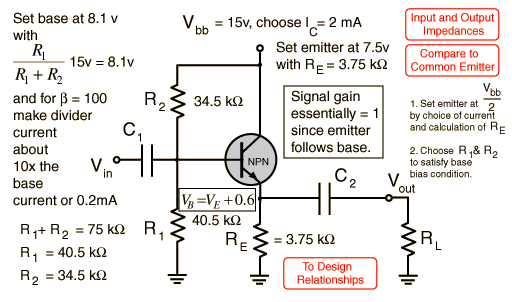

Amplificador de Colector Común NPN

Amplificador de Colector Común NPN
