El Transistor de Unión

Un transistor de unión bipolar consiste en tres regiones de semiconductores dopados. Se puede utilizar una pequeña corriente en la región central o base, para controlar una corriente mayor que fluye entre las regiones extremas (emisor y colector). El dispositivo puede ser caracterizado como un amplificador de corriente, el cual tiene muchas aplicaciones en la amplificación y la conmutación.
Limitaciones de OperaciónCondiciones en la Operación del Transistor
Variedades de TransistoresDetalles sobre la Conducción en el Transistor
Determinación de la Corriente de ColectorDetalles sobre la Unión Base-Emisor
Índice

Conceptos de Semiconductor

Semiconductores en Electrónica

Conceptos de Electrónica

HyperPhysics*****Materia CondensadaM Olmo R Nave
Atrás





El Transistor como Amplificador de Corriente

La corriente de colector IC mas grande, es proporcional a la corriente de base IB de acuerdo con la relación IC =βIB , o de manera mas precisa es proporcional al voltaje base-emisor VBE . La pequeña corriente de base controla la mayor corriente de colector, logrando una amplificación de corriente.

A veces es útil la analogía con una válvula. La corriente más pequeña en la base actúa como una "válvula", controlando la corriente mayor del colector al emisor. Una variación en la corriente de base en forma de "señal", se reproduce con una mayor amplitud sobre la corriente de colector-emisor, lográndose con ello una amplificación de dicha señal.

Limitaciones de OperaciónComentarios sobre la EstructuraVersión PNP
Índice

Conceptos de Semiconductor

Semiconductores en Electrónica

Conceptos de Electrónica

Referencia
Diefenderfer /Holton
p156

HyperPhysics*****Materia CondensadaM Olmo R Nave
Atrás





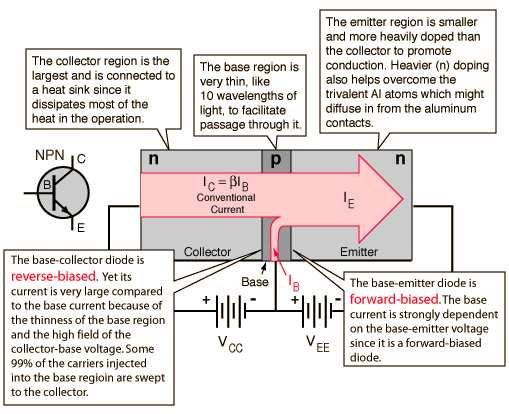

Estructura del Transistor


El Transistor de UniónOperación de Amplificador de CorrienteLimitaciones de Operación
Índice

Conceptos de Semiconductor

Semiconductores en Electrónica

Conceptos de Electrónica

HyperPhysics*****Materia CondensadaM Olmo R Nave
Atrás





El Transistor como Amplificador de Corriente

La corriente de colector IC mas grande, es proporcional a la corriente de base IB de acuerdo con la relación IC =βIB , o de manera mas precisa es proporcional al voltaje base-emisor VBE . La pequeña corriente de base controla la mayor corriente de colector, logrando una amplificación de corriente.

Limitaciones de OperaciónVersión NPN
Índice

Conceptos de Semiconductor

Semiconductores en Electrónica

Conceptos de Electrónica

HyperPhysics*****Materia CondensadaM Olmo R Nave
Atrás





Limitaciones en la Operación del Transistor

El texto en negrita y los "botones", son enlaces activos para un mayor detalle.
Índice

Conceptos de Semiconductor

Semiconductores en Electrónica

Conceptos de Electrónica

HyperPhysics*****Materia CondensadaM Olmo R Nave
Atrás





Valores Máximos del Transistor

Los fabricantes de transistores proporcionan datos sobre un conjunto de valores máximos que no se deben exceder durante su operación. Estos forman algunas de las limitaciones sobre la operación del transistor, las cuales forman parte del diseño de cualquier circuito. Un conjunto típico para el transistor de silicio 2N2222:

  • Voltaje colector-base = 60 v
  • Voltaje colector-emisor = 30 v
  • Voltaje emisor-base = 5 v
  • Disipación de Potencia = 500 mW
  • Temperatura = 125ºC
