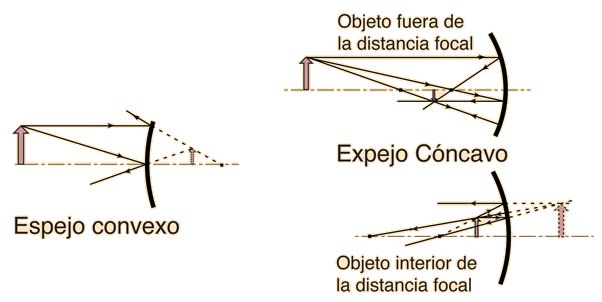

Trazado de Rayos en Espejos

El trazado de los rayos en espejos es similar al trazado de rayos en lentes, en los cuales se usan rayos paralelos al eje óptico y rayos a través del punto focal. Un tercer rayo útil es el que pasa por el centro de curvatura, puesto que es normal al espejo y su prolongación hacia atrás redibuja el objeto.

Índice

Conceptos sobre Espejos

HyperPhysics*****Luz y VisiónM Olmo R Nave
Atrás

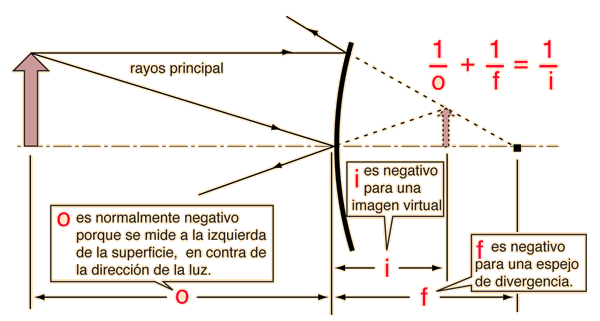

Imagen en Espejo Convexo

Un espejo convexo forma una imagen virtual.

Usando un rayo paralelo al eje principal y uno incidente sobre el centro del espejo, se puede construir la posición de la imagen, proyectando hacia atrás los rayos que se reflejan en el espejo. La imagen virtual que se forma aparecerá mas pequeña y mas cerca del espejo que el objeto.

Cambio a un Espejo Cóncavo
Diagramas de Rayos en Espejos
Índice

Conceptos sobre Espejos

HyperPhysics*****Luz y VisiónM Olmo R Nave
Atrás

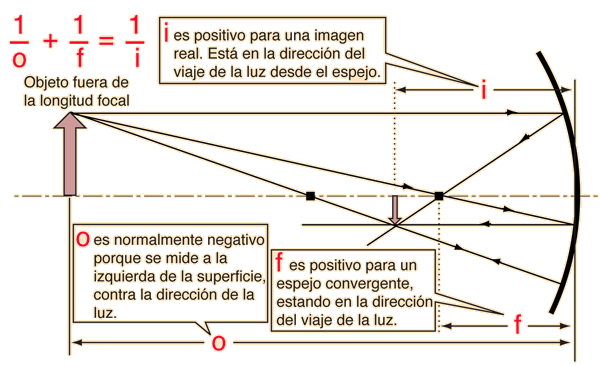

Imagen de Espejo Cóncavo

Si el objeto está fuera de la distancia focal, un espejo cóncavo formará una imagen real invertida.

Mover el Objeto Adentro de la Distancia Focal
Cambiar a Espejo Convexo
Diagramas de Rayos en Espejos
Índice

Conceptos sobre Espejos

HyperPhysics*****Luz y VisiónM Olmo R Nave
Atrás

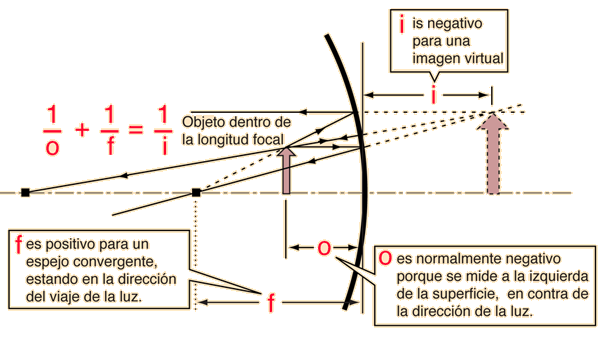

Imagen de Espejo Cóncavo

Si en el interior de la distancia focal de un espejo cóncavo situamos un objeto, se formará una imagen virtual agrandada y recta (no invertida), detrás del espejo.

Mover Objeto Fuera de la Distancia Focal
Cambiar a Espejo Convexo
Diagramas de Rayos en Espejos
