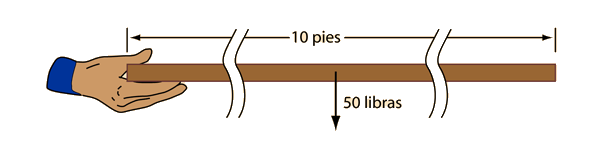

Elevar Tablero: Ejemplo

Si Ud. quiere levantar un tablero de 50 lb. y 10 pies de largo, el sentido común le pide que lo levante por su centro porque se equilibra mas facilmente y se maneja más facilmente.

Alguna de las ideas físicas, detrás de este sentido común, son que el peso actua efectivamente en el centro de masa, y Ud. no tiene que ejercer pares extras para mantener el tablero en equilibrio. Si está apoyado en el centro, el peso del tablero tiene un brazo de palanca cero con respecto al punto de apoyo.

Si fuera capaz de levantar el tablero por su extremo, con sus dedos extendidos 6 pulgadas bajo el tablero, ¿cuanta fuerza tendría que ejercer?

Indice

Ejemplos de Equilibrio de Pares

HyperPhysics*****MecánicaM Olmo R Nave
Atrás

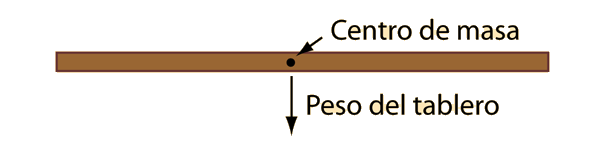

Balance

El balance es un concepto que implica equilibrio de pares. Si se trata de un objeto solo, el concepto de equilibrio implica que un objeto está apoyado de tal manera, que su peso no produce momento respecto al punto de apoyo. Puesto que el peso se considera que está concentrado en el centro de masa para el propósito de cálculo de pares, se sigue que con objeto de conseguir un par cero, el peso debe tener un brazo de palanca cero, y esto se consigue solamente si está en línea con el punto de apoyo (directamente encima o directamente debajo).

El sentido común le indica que levante un tablero largo por su centro para equilibrarlo. ¿Que pasa si intenta levantarlo por un extremo?

Indice

Ejemplos de Equilibrio de Pares

HyperPhysics*****MecánicaM Olmo R Nave
Atrás

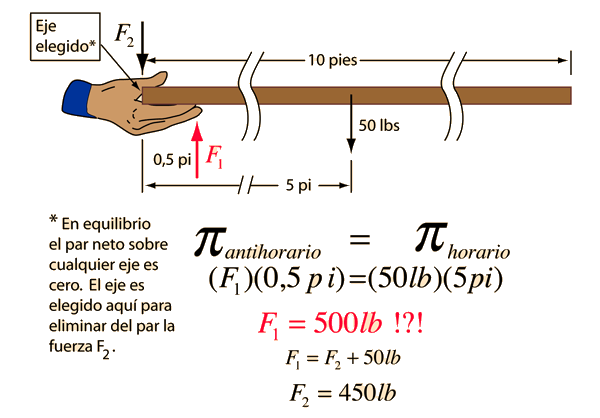

Levantar un Tablero por su Extremo

Si fuera capaz de levantar el tablero por su extremo, con sus dedos extendidos 6 pulgadas bajo el tablero, ¿cuanta fuerza tendría que ejercer?

¿Una fuerza de 500 libras para levantar un tablero de 50 libras?

Sin embargo, el pulgar se baja con más facilidad. Sólo tendría que ejercer 450 libras

Otra forma de decir por qué no es razonable levantar placas de esta manera, es decir que el tablero tiene una gran . ventaja mecánica sobre su mano en términos de par.

Indice

Ejemplos de Equilibrio de Pares

HyperPhysics*****MecánicaM Olmo R Nave
Atrás

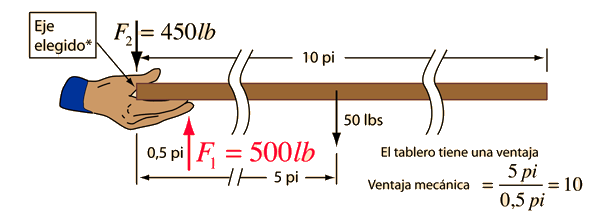

Levantar un Tablero por su Extremo

Ud. no levanta tableros por su extremo, porque el tablero tiene un brazo de palanca largo, y sus dedos tienen un brazo de palanca corto. En este caso se dice que el tablero tiene una ventaja mecánica de 10, porque su brazo de palanca es 10 veces mas largo. Puesto que los pares deben ser iguales para el equilibrio, Ud. tiene que ejercer una fuerza 10 veces mayor.
