Galvanómetro

El galvanómetro es el nombre histórico que se le da a la bobina móvil de un detector de corriente eléctrica. Cuando pasa la corriente por una bobina móvil que se puede mover dentro de un campo magnético, la bobina experimenta un par proporcional a la corriente. Un resorte mantiene a la bobina en una posición fija. Con la bobina va una aguja que se mueve solidaria con ella, señalando su posición sobre una escala. La cantidad de deflexión que señale esta aguja será pues proporcional a la corriente eléctrica que fluya por la bobina. Tales medidas de movimiento fueron el corazón de los medidores de bobina móvil tales como los voltímetros y los amperímetros hasta que fueron masivamente reemplazados por los medidores de estado sólido.

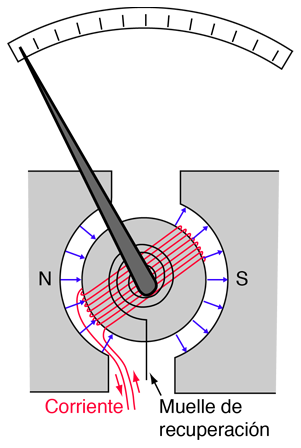

La seguridad de los medidores de bobina móvil es dependiente de tener una campo magnético constante y uniforme. La ilustración muestra una configuración de imán permanente que fué ampliamente usado en tales medidores.
