Medidores de Bobina Móvil

El diseño de un voltímetro, amperímetro u óhmetro empieza con un elemento sensible a la corriente. Aunque los medidores mas modernos tienen pantalla digitales de lectura de estado sólido, la física se demuestra más convenientemente, con los detectores de corriente de bobina móvil, llamados galvanómetros. Puesto que las modificaciones sobre el sensor de corriente son compactas, resulta práctico tener incorporadas las tres funciones en un solo instrumento con múltiples rangos de sensibilidad. Esquemáticamente se puede diseñar un multímetro de simple rango, según se ilustra abajo

Voltímetro

Amperímetro

Un amperímetro es un instrumento para medir la corriente eléctrica en amperios, que fluye sobre una rama de un circuito eléctrico. Se debe colocar en serie con la rama a medir y debe tener muy baja resistencia para evitar una alteración significativa de la corriente que se va a medir. Por el contrario, un voltímetro se debe conectar en paralelo. La analogía con un medidor de flujo en línea en un circuito de agua nos puede ayudar a visualizar por qué un amperímetro debe tener muy baja resistencia y por qué la conexión en paralelo de un amperímetro, puede dañar el medidor. Los medidores modernos de estado sólido, tienen pantallas de lectura digital, pero el principio de operación se puede apreciar mejor, examinando el mas viejo medidor de bobina móvil basado en los sensores galvanómetros.

Óhmetro

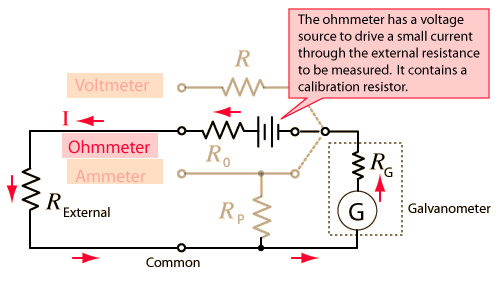

La forma estándar de medir la resistencia en ohmios, es suministrando un voltaje constante a la resistencia objeto y medir la corriente que fluye a su través. Por supuesto que la corriente es inversamente proporcional a la resistencia, de acuerdo con la ley de Ohm, de modo que tenemos una escala no lineal. La corriente registrada por el elemento sensible a la corriente es proporcional a 1/R, de modo que una corriente grande implica una resistencia pequeña. Los medidores modernos de estado sólido, tienen pantallas de lectura digital, pero el principio de operación se puede apreciar mejor, examinando el mas viejo medidor de bobina móvil basado en los sensores galvanómetros.

Medidas Voltímetro/Amperímetro

El valor de una resistencia eléctrica asociada con un aparato o elemento de circuito, se puede determinar midiendo el voltaje a su través con un voltímetro y la corriente que fluye a su través con un amperímetro y luego dividiendo el voltaje medido por la corriente. Esto es una aplicación de la ley de Ohm, pero este método trabaja incluso con resistencias no óhmicas, donde la resistencia depende de la corriente. Por lo tanto en estos casos, obtenemos la resistencia efectiva bajo la combinación específica del voltaje y corriente aplicadas.
