Diseño del Amperímetro

Los amperímetros, así como los voltímteros y los óhmetros, se diseñan con el uso de un detector sensible de corriente como el galvanómetro

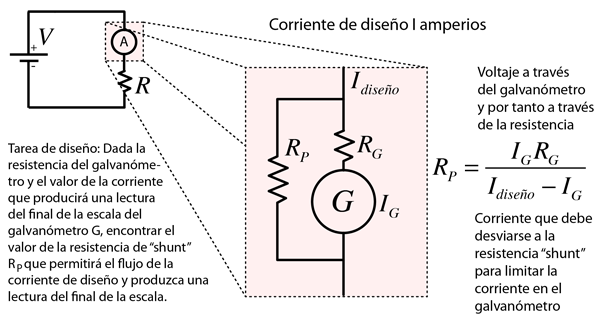

El amperímetro se coloca en serie con el elemento de circuito, para medir la corriente eléctrica que fluye a través de él. El medidor se debe diseñar para ofrecer muy poca resistencia a la corriente, de modo que no produzca un cambio apreciable sobre el circuito que se quiere medir. Para llevar a cabo esto, se coloca una pequeña resistencia en paralelo con el galvanómetro, con objeto de desviar hacia ella la mayor parte de la corriente. Su valor se elige de modo que cuando la corriente máxima para la que se diseña fluye a través del medidor, su aguja marcará el final de la escala. La corriente de final de la escala de un galvanómetro es muy pequeña: del orden de los miliamperios.

Si se usa un galvanómetro con RG = Ω , IG = mA
para diseñar un amperímetro cuya corriente de final de escala sea I = amperios, la resistencia de derivación está dada por
Ω
