Holograma de Transmisión con Haz de Referencia


Experimentador: Chris Cleven

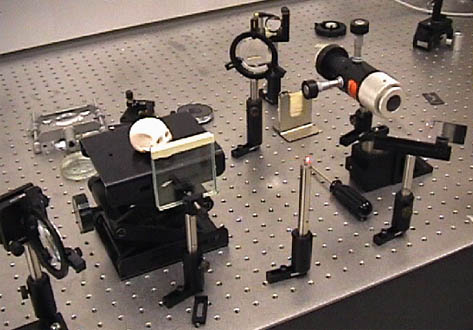

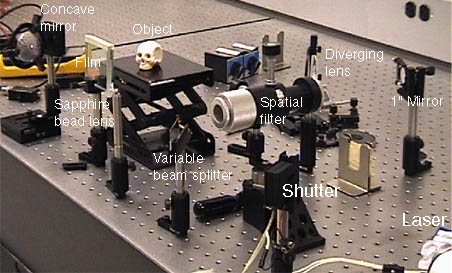

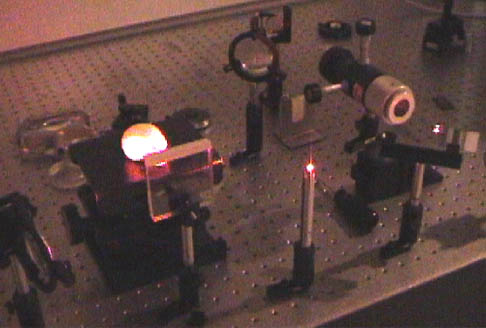

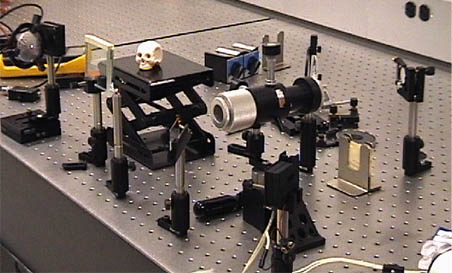

Esto es un montaje de prueba para un holograma de transmisión con haz de referencia. La luz golpea sobre el objeto desde dos direcciones. Se modeló despues de un procedimiento desarrollado por Dan Wright.

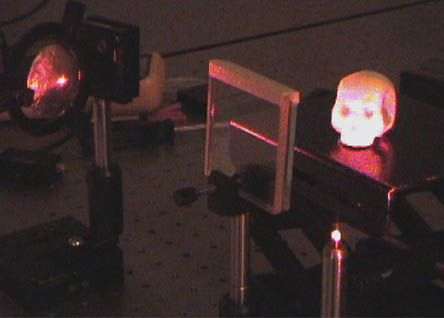

La imagen holográfica de abajo con un dado y una pequeña calavera de plástico, se tomó con un tiempo de exposición de 40 segundos, aunque el tiempo que hemos calculado para obtener una densidad óptima en la película es de unos 20 segundos.

El ángulo de visión fué muy estrecho y extremadamente inclinado tal como se ilustra.

Un debate con Clay Turner nos condujo a los siguientes comentarios sobre el procedimiento:

  • Las trayectorias de los haces de referencia y del objeto deberían ser aproximadamente iguales, con una diferencia de entre 2 a 3 cm. En la imagen de arriba había una diferencia de trayectoria de unos 15 cm.
  • Como la luz láser tiene polarización elíptica aleatoria en el tiempo, debería haber el mismo número de inversiones de fase en cada haz. Esto significa el mismo número de espejos en cada haz. Nosotros teníamos un espejo en el haz de referencia. En el haz del objeto una parte de él venía de la lente de safiro y otra parte, del espejo cóncavo de papel de aluminio.
