Holograma de Transmisión con Haz de Referencia

Experimentador: Chris Cleven

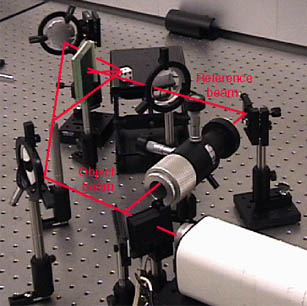

Este montaje es una modificación del montaje original mediante

  1. Ajustando las trayectorias para que el haz de referencia y el haz del objeto proveniente de la lente de safiro, fueran iguales dentro de unos 2 cm. de diferencia.
  2. Poniendo un espejo en el haz objeto, para que hubiera un espejo en cada haz.
No se controló la longitud de la segunda parte del haz del objeto, que rebotaba en un espejo convexo.

Después de haber logrado un haz más brillante y más limpio, mediante el enfoque de la primera lente sobre el filtro espacial, hemos sido capaces de obtener una cobertura mucho mejor de toda la película. Las lecturas del detector de luz fueron de 30 mV para el haz de referencia y 3.3 mV para el haz del objeto, una proporción de 9:1. La exposición calculada era 0,382/0,033 = 12s., pero en base a la experiencia previa, las exposiciones se realizaron en 24 y 48 segundos para ir uno y dos números f, de abertura, por encima del valor calculado. Ambos produjeron hologramas brillantes y claros; los mejores conseguidos hasta la fecha.

La imagen holográfica de abajo fué tomada con un tiempo de exposición de 48 segundos. La imagen de la izquierda es la imagen virtual regular vista a través de la película. La imagen de la derecha es una imagen mucho mayor, vista por el lado opuesto de la película, la llamada "imagen real". Conforme se movía la película se cambiaba significativamente la perspectiva. Ambas eran completamente brillantes y tenían ángulos de visión mucho mas fáciles que las del montaje previo debido a la orientación relativa del haz de referencia. Pasando un haz de láser sin divergir a través del holograma, fuimos capaces de proyectar claramente sobre papel blanco, dos imágenes del dado.
