Revestimientos Antirreflectantes

Los revestimientos de película delgada antirreflectante reducen las pérdidas de luz en las lentes multielementos, mediante el uso de los cambios de fase y la dependencia de la reflexividad sobre el índice de refracción. Una simple capa de una cuarto de longitud de onda del índice óptimo, puede eliminar la reflexión a una longitud de onda. Los revestimientos multi capas puede reducir las pérdidas sobre todo el espectro visible.

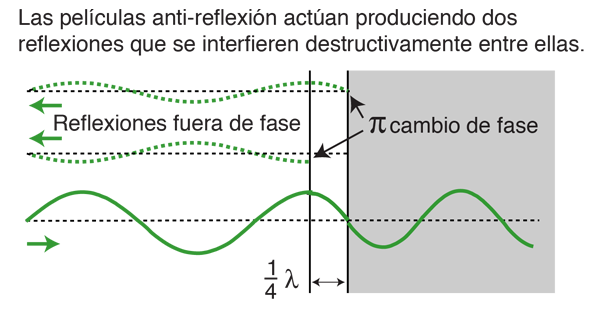

La idea que subyace detrás de los recubrimientos anti-reflectantes, es la creación de una interfaz doble por medio de una fina película, que proporciona dos ondas reflejadas. Si estas ondas están fuera de fase, se cancelarán parcial o totalmente. Si la capa tiene un espesor de un cuarto de onda y el recubrimiento tiene un índice de refracción menor que el vidrio que recubre, entonces las dos ondas reflejadas estarán desfasadas 180 grados.

Películas DelgadasEjemplo de Cálculo
Índice

Conceptos de Reflexión

HyperPhysics*****Luz y VisiónM Olmo R Nave
Atrás












Revestimientos Antirreflectantes Multicapas

Un revestimiento antirreflectante de una simple capa, afecta solamente a una longitud de onda, por lo general en la mitad del visible. Para todo el espectro visible son más eficaces las capas múltiples.

Índice

Conceptos de Reflexión

Referencia
Meyer-Arendt

HyperPhysics*****Luz y VisiónM Olmo R Nave
Atrás










Revestimientos Antirreflectantes de Capa Simple

Un revestimiento antirreflectante de una simple capa, afecta solamente a una longitud de onda, por lo general en la mitad del visible. Para todo el espectro visible son más eficaces las capas múltiples.

Los recubrimientos antirreflectantes de simple capa se calculan generalmente para una longitud de onda de rango medio, como 550 nm (verde). Con este supuesto grosor de película de una cuarto de longitud de onda, se puede calcular la reflexión, usando los coeficientes de reflexión incidentes normales.

Para un revestimiento de índice =
sobre vidrio de índice
la amplitud de la reflexión desde la primera superficie (aire-a-revestimiento) es
= =
La amplitud de la reflexión de vuelta a la superficie (revestimiento-a- vidrio) es
= =

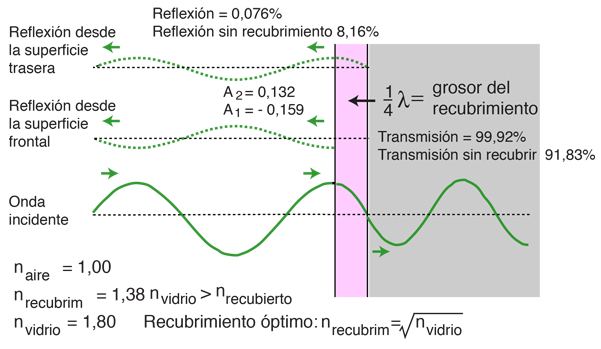

Como estas reflexiones están desfasadas 180º, la intensidad reflejada resultante (cuadrado de la amplitud) es
= %
Sin el revestimiento, la intensidad reflejada sería %.
La intensidad transmitida es entonces = %
comparada con % de una superficie sin revestir.
Las intensidades reflejadas a las longitudes de ondas extremas del espectro visible son:
Intensidad reflejada a 400 nm: %
Intensidad reflejada a 700 nm: %
Intensidad reflejada a nm = %

Podemos observar que las lentes de las cámaras o binoculares cuando se ven en un ángulo inclinado, tienen un tinte púrpura como en las siguientes ilustraciones. Este es el resultado de la optimización del revestimiento antirreflectante para longitudes de onda de gama media, los verdes. La mayor parte de la luz reflejada está en los extremos rojo y azul del espectro visible. Analizado desde el punto de vista del diagrama de cromaticidad CIE, la combinación del rojo con el azul, nos lleva a la "línea de púrpuras". Incluso con el círculo de color Newton mas simple, se puede ver que con la mezcla de rojo y azul, da algo parecido al color magenta.
