Doblete del Sodio en Fabry-Perot

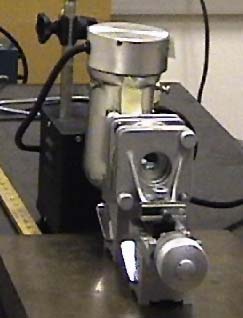

La foto de la izquierda es un ejemplo de un dispositivo de Fabry-Perot comercial. Los espejos están montados sobre robustas plataformas verticales, con aberturas para ver la luz a través del par de espejos. Unos tornillos de ajuste permiten una alineación paralela precisa de los espejos. El tornillo micrométrico en el primer plano, mueve uno de los espejos para ajustar el espaciado respecto del otro espejo. Estos espejos se montan sobre sólidas bases magnéticas que sostienen firmemente los espejos montados a su vez, sobre una placa de acero pesada para mayor estabilidad. Detrás del interferómetro se puede ver una lámpara de vapor de sodio. Las siguientes imágenes muestran una secuencia de las apariencias de las franjas de interferencia del doblete de sodio producido por la óptica de Fabry-Perot, a medida que se incrementa la separación de los espejos.

El doblete de sodio produce un característico patrón de doble anillo con un desfase como se muestra abajo a la izquierda. A medida que se avanza el micrómetro los anillos se fusionan. Cuando se haya avanzado lo suficiente, alcanzando de nuevo el patrón de doble anillo, entonces la longitud de onda mas corta ha avanzado un orden, comparado con la longitud de onda mas larga.
