Espectro Atómico


Espectro del Neón
Argón
Hidrógeno
Helio
Yodo
Nitrógeno
Neón
Mercurio
Sodio

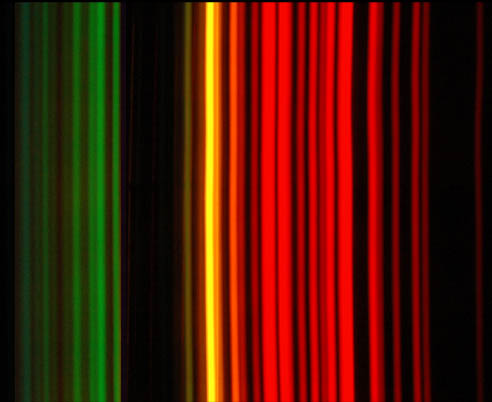

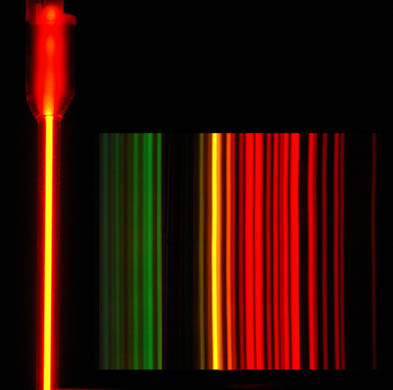

Este es un intento de mostrar una imagen razonablemente precisa de la apariencia del espectro de neón, pero ambas imágenes son compuestas. La imagen de abajo está compuesta por segmentos de tres fotografías, para que las líneas amarillas y verdes sean más visibles, junto a las más brillantes líneas rojas. Luego, la imagen de abajo se redujo y se superpuso sobre la imagen de arriba, porque con una exposición razonable para el tubo luminoso, en la fotografía sólo serían visibles las líneas rojas.

Algunas de las líneas visibles del Neón:

l nm
Color
540,1
verde
585,2
amarilla
588,2
amarilla
603,0
naranja
607,4
naranja
616,4
naranja
621,7
roja-naranja
626,6
roja-naranja
633,4
roja
638,3
roja
640,2
roja
650,6
roja
659,9
roja
692,9
roja
703,2
roja

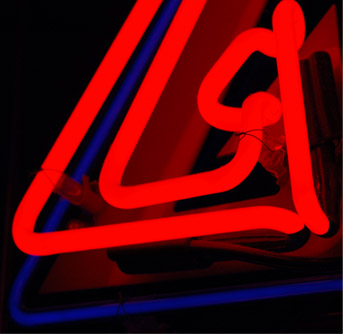

Esta es una sección del rótulo que se muestra abajo, que tiene una sección de neón central y otra mezcla de gas que produce luz azul a su alrededor. Tales señales son excitadas por tensiones de unos pocos miles de voltios, producidas por un transformador que eleva el voltaje de la línea ordinaria de CA.
Índice

HyperPhysics*****Física CuánticaM Olmo R Nave
Atrás





Espectro Atómico


Espectro del Mercurio
Argón
Hidrógeno
Helio
Yodo
Nitrógeno
Neón
Mercurio
Sodio

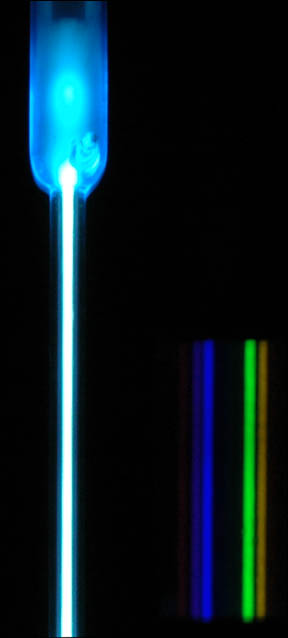

A la izquierda hay un tubo espectral de mercurio, excitado por medio de un transformador de 5000 voltios. A la derecha de la imagen están las líneas espectrales a través de una rejilla de difracción de 600 líneas/mm.

Las prominentes líneas de mercurio, son de 435,835 nm (azul), 546,074 nm (verde), y un par de 576,959 nm y 579,065 nm (amarillo-naranja). Hay otras dos líneas azules de 404,656 nm y 407,781 y una línea débil de 491,604 nm.

Holograma Visto con Luz de Mercurio
Índice

Referencia
Jenkins & White
Cap. 21
