Filtros de Cruce en los Altavoces

La mayoría de los altavoces usan múltiples alimentadores y emplean filtros de cruce, para guiar los rangos de frecuencias apropiadas a los diferentes alimentadores (drivers).

Click sobre cualquier parte para mayor detalle.
Elementos que Conforman los Filtros de Cruces
Índice

Conceptos de Reproducción del Sonido

Conceptos de Altavoz

Referencia
Cohen
Cap.. 8

HyperPhysics*****SonidoM Olmo R Nave
Atrás








Elementos de Filtros

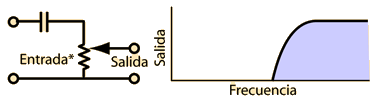

El condensador tiene una impedancia mas baja para las altas frecuencias. Actúa bloqueando las bajas frecuencias y permitiendo que pasen las altas. Filtro pasa alto.

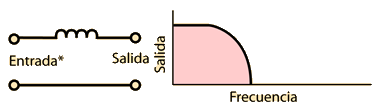

La inductancia tiene una impedancia mas baja para las bajas frecuencias. Actúa bloqueando las altas frecuencias y permitiendo que pasen las bajas. Filtro pasa bajo.

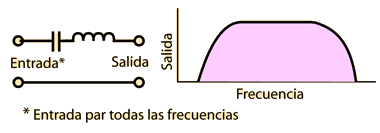

Un condensador y una inductancia en serie, actúan bloqueando ambas, las muy altas y muy bajas frecuencias. Filtro pasa banda.
Filtros de Cruces
Índice

Conceptos de Reproducción del Sonido

Conceptos de Altavoz

HyperPhysics*****SonidoM Olmo R Nave
Atrás
















Filtros de Dos Vías

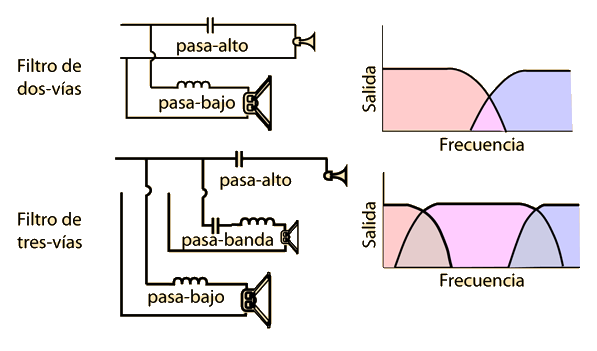

Combinaciones de condensadores, inductancias, y resistencias pueden guiar las altas frecuencias hacia el tweeter (altavoz de agudos) y las bajas frecuencias hacia el woofer (altavoz de graves). Esto equivale a una acción de filtro. Un filtro de cruces de dos vías, divide el rango de frecuencias entre dos altavoces.

Impedancia del CondensadorImpedancia de la Inductancia
Índice

Conceptos de Reproducción del Sonido

Conceptos de Altavoz

HyperPhysics*****SonidoM Olmo R Nave
Atrás








Filtros de Tres Vías

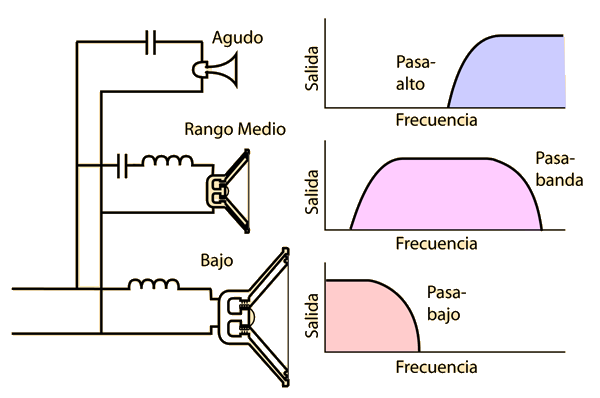

Las combinaciones de condensadores, inductancias, y resistencias, pueden dirigir las altas frecuencias hacia el tweeter (altavoz de agudos) y las bajas frecuencias hacia el woofer (altavoz de graves). Esto equivale a una acción de filtro. Un filtro de cruces de tres vías, divide el rango de frecuencias entre tres altavoces.

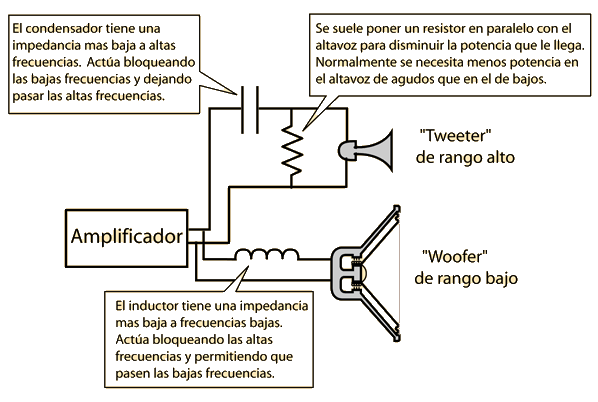

El condensador tiene una impedancia mas baja para las altas frecuencias. En serie con un altavoz de alta frecuencia (tweeter), actúa bloqueando las bajas frecuencias y dejando pasar las altas.

La inductancia tiene una impedancia mas baja para las bajas frecuencias. En serie con un altavoz de baja frecuencia (woofer), actúa bloqueando las altas frecuencias y dejando pasar las bajas.
