Funcionamiento del Cabezal de Cinta

Una corriente eléctrica en una bobina de hilo conductor, produce un campo magnético similar al de un imán de barra, y ese campo es mucho mas fuerte si la bobina tiene un núcleo ferromagnético (de hierro).

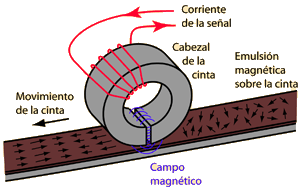

Los cabezales de cinta están fabricados con anillos de material ferromagnético con un hueco (corte) por donde contacta con la cinta, de modo que el campo magnético puede bordear el anillo para magnetizar la emulsión en la cinta. Una bobina de cable alrededor del anillo, lleva una corriente que produce un campo magnético proporcional a la señal que se va a grabar. Si una cinta ya magnetizada pasa por debajo del cabezal, se puede inducir un voltaje en la bobina. De esta manera se puede usar el mismo cabezal para grabar y para reproducir.

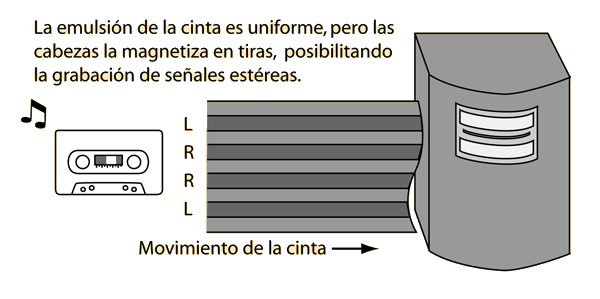

Las cabezas para cintas de cassette estéreo, deben grabar sobre dos pistas simultáneamente.
Índice

Conceptos de Reproducción del Sonido

Conceptos de Grabación de Cintas

Referencia
Backus
p318

HyperPhysics*****SonidoM Olmo R Nave
Atrás








Disposición del Cabezal de Cinta de Cassette

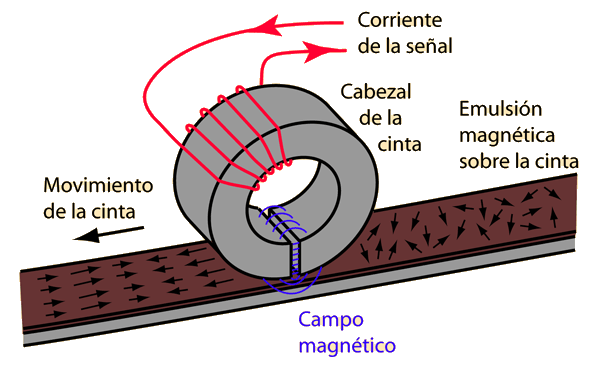

La acción del cabezal de cinta básica, consiste en una corriente de oscilación en una bobina. El campo magnético producido en un anillo de material ferromagnético, lo bordea en el hueco y entra en el material de la cinta bajo el mismo, magnetizándola. En los cabezales de cinta de cassette estéreo, hay dos de tales mecanismos para grabar y reproducir sobre pistas paralelas en la cinta.

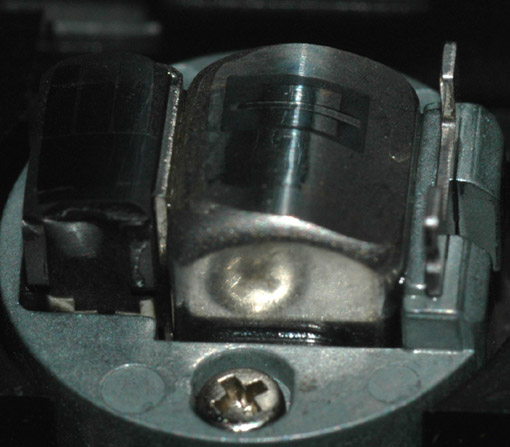

Esta es la estructura del cabezal en una grabadora de cinta Kenwood. La estructura que hay a la izquierda del cabezal corresponde a la cabeza de borrado. La cabeza mide aproximadamente 7 mm de izquierda a derecha en la imagen.

Índice

Conceptos de Reproducción del Sonido

Conceptos de Grabación de Cintas

Referencia
Rossing
Science of Sound
Cap. 21

HyperPhysics*****SonidoM Olmo R Nave
Atrás
















Emulsiones Magnéticas

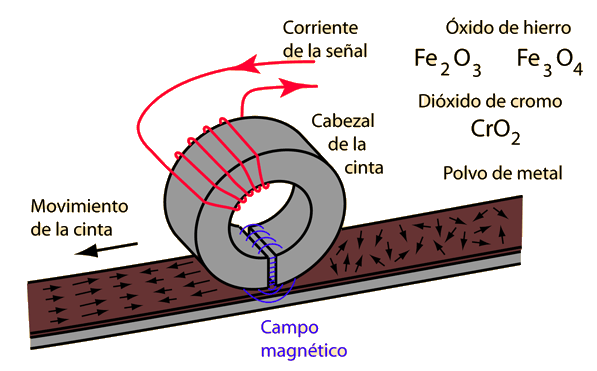

El medio utilizado en el proceso de grabación de cinta está constituido normalmente, por la incorporación de pequeñas partículas de óxido magnético en un aglutinante de plástico, sobre una cinta de película de poliéster. El óxido de hierro ha sido el más ampliamente utilizado, dando lugar al dicho común de que se graba sobre una "cinta de óxido". Pero el óxido de cromo y las partículas metálicas, proporcionan una mejor relación señal-ruido y un rango dinámico más amplio. Las partículas de óxido tienen un tamaño del orden de 0,5 micrómetros, y la cinta soporte de poliéster puede ser tan delgada como 0,5 milésimas de pulgada (0,01 mm). Las propias partículas de óxido no se mueven durante la grabación. Más bien sus dominios magnéticos son reorientados por el campo magnético del cabezal de la cinta.

Los cabezales de cintas de cassette estéreo, deben grabar sobre dos pistas simultáneamente.

Estudio de la Polarización
