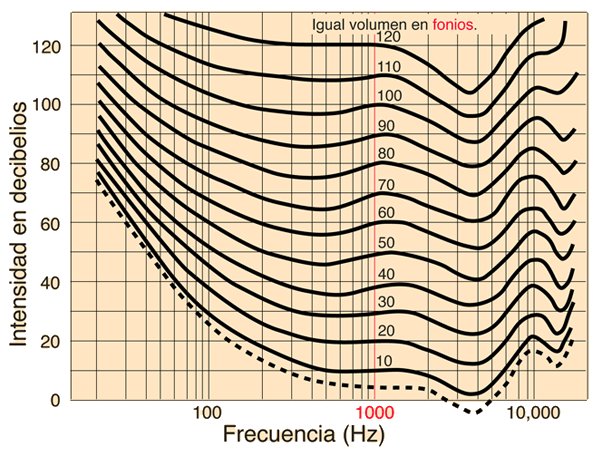

Curvas de Igual Volumen

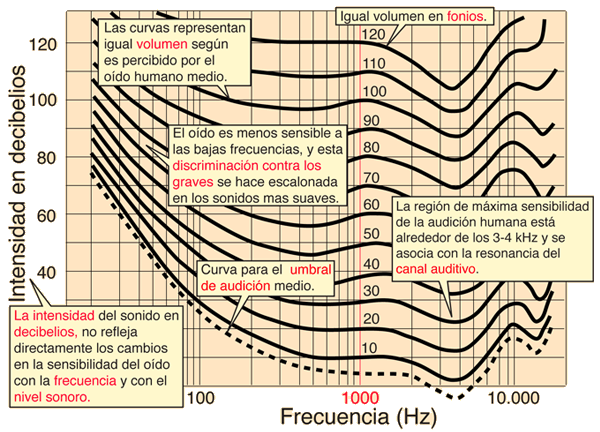

Curvas de Igual Volumen con Anotaciones

Example of Information from Equal Loudness Curves

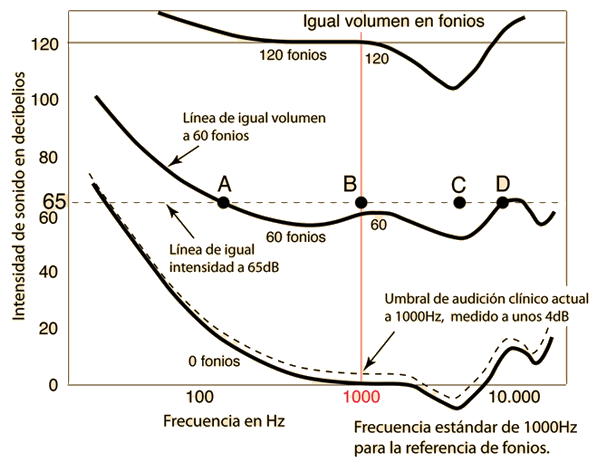

Abajo se muestran tres ejemplos de curvas de igual volumen, correspondientes a sonidos muy suave, de rango medio y muy fuerte.

El examen de estas tres curvas, da una evidencia de que existe una considerable diferencia entre la respuesta del oído a diferentes niveles de sonido. La respuesta a los sonidos muy fuertes es mucho más "plana" o más uniforme que la respuesta a los sonidos muy suaves, aunque todavía muestra la prominente mejora de la sensibilidad a los sonidos de aproximadamente entre 2.000-5000Hz asociados con la resonancia del canal auditivo. Donde la curva cae entre 2000-5000Hz, implica que la intensidad del sonido es menos necesaria para que el oído perciba el mismo volumen, como un tono de 120dB, 1000Hz. En contraste, el fuerte aumento de la curva de 0 fonios a bajas frecuencias, muestra que el oído tiene una notable discriminación contra las bajas frecuencias para los sonidos muy suaves.

Dado que el eje vertical está en decibelios, la línea plana horizontal a 65dB, representa una intensidad igual en todas las frecuencias. Los sonidos ejemplos A, B, C y D tienen la misma intensidad de 65 dB. Sin embargo, esto no implica que tengan el mismo volumen para el oído humano. Podemos decir que los sonidos A y D tienen el mismo volumen, ya que ambos están en la misma curva de igual volumen. Esta curva pasa por 60dB a 1000 Hz, por lo que a todos los sonidos en esa curva de igual volumen incluyendo los sonidos A y D, lo caracterizamos como teniendo un volumen de 60 fonios. El sonido B está por encima de la curva de 60 fonios, lo que implica que será percibido como más fuerte que A o D. De hecho, como el sonido B es de 1000 Hz y tiene una intensidad de 65 dB, se puede decir que su volumen es de 65 fonios. El volumen percibida a 1000 Hz, es el punto de referencia para definir la curva de igual volumen por ese punto, por lo que el valor numérico de fonios y decibelios es siempre el mismo a 1000 Hz. Finalmente, podríamos decir que el sonido C a 65 dB es el más fuerte de los cuatro sonidos, ya que muestra el mayor desplazamiento por encima de la curva de 60 fonios. A partir de este gráfico, no podemos determinar cuál es ese nivel de fonios; eso requeriría comparación experimental con tonos de 1000 Hz.
