Gráficos de Ondas

Las ondas se pueden representar como función del tiempo o de la distancia. En cualquiera de los casos, una onda de frecuencia única aparecerá como una onda sinusoidal. La longitud de onda se puede determinar a partir del gráfico de distancia. El periodo y la frecuencia se pueden obtener desde el gráfico de tiempo. La velocidad de la onda se puede determinar a partir de los dos juntos.


A continuación se pueden cambiar cualquiera de los parámetros de la onda. Cuando se haya terminado de entrar los datos, hágase clic sobre la cantidad que se desee calcular. Las cantidades no se forzarán a ser consistentes, hasta hacer clic sobre la cantidad deseada.

Longitud de onda = m
Frecuencia = Hz
Periodo = s
Amplitud = 2
Velocidad de la Onda = m/s


Relaciones en la Propagación de OndasPeriodo y Frecuencia
Índice

Conceptos de Onda de Propagación

HyperPhysics*****SonidoM Olmo R Nave
Atrás





Ondas de Propagación

La elasticidad y una fuente de energía son las precondiciones para el movimiento periódico, y cuando el objeto elástico es un cuerpo entenso, el movimiento periódico toma la forma de una onda de propagación.

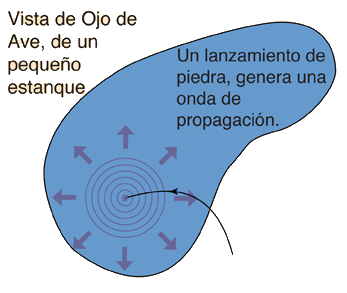

Un estanque tiene un nivel de equilibrio, y la gravedad opera como una fuerza restauradora. Cuando se realiza trabajo sobre la superficie para alterar su nivel, se produce una onda transversal.

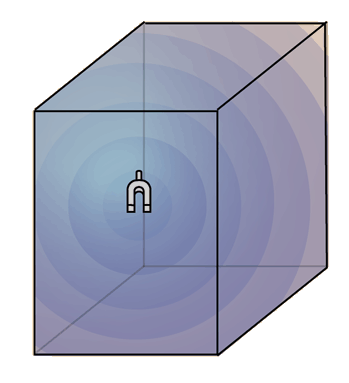

Una perturbación de la presión del aire sobre un simple punto, produce una propagación esférica de la onda de presión (sonido). Una onda de sonido en el aire es una onda longitudinal.

Relaciones en la Propagación de OndasEjemplo de Gráfica de Onda
Índice

Conceptos de Onda de Propagación

HyperPhysics*****SonidoM Olmo R Nave
Atrás





Ondas en un Estanque

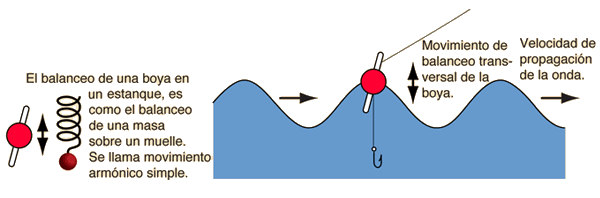

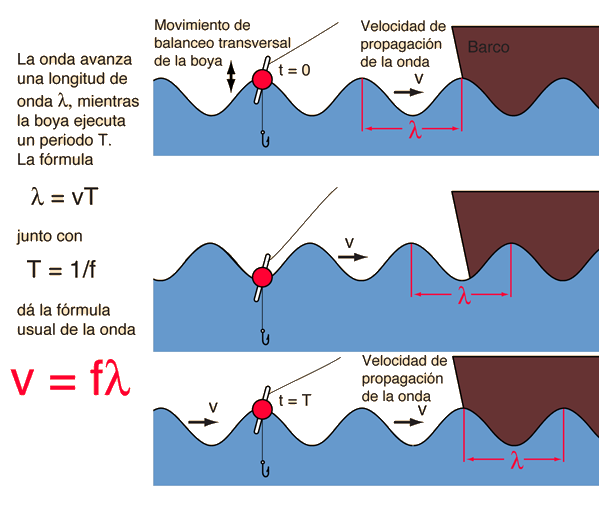

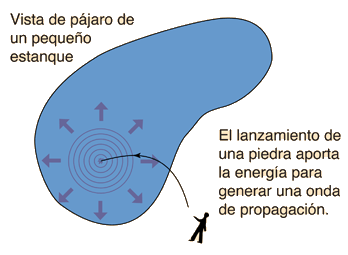

Una piedra arrojada a un estanque, produce ondas circulares concéntricas que se mueven hacia el exterior del punto de impacto. Si en el agua hay un flotador de pesca, el flotador sube y baja cuando por él pasa la onda. Esta es una característica de las ondas transversales. Tales ondas obedecen la relación de onda.

Este es un ejemplo de ondas transversales producidas por las burbujas que suben desde el fondo de este claro charco de agua a lo largo de la ruta Icefields en Alberta, Canadá. Aunque no es exactamente un círculo, y no es exactamente una onda sinusoidal, estas ondas muestran la tendencia de las perturbaciones de la superficie, a producir ondas que viajan en todas las direcciones a partir de la fuente de origen.

La forma de dependencia de los parámetros de propagación de ondas entre sí, es una consecuencia de la ecuación de movimiento básica, y de las definiciones de los términos que describen el movimiento periódico. La descripción de las ondas de agua de arriba está muy simplificada para demostrar la naturaleza de las ondas transversales sinusoidales. Las olas en el océano son mucho mas complejas, implicando además una circulación de agua cuando pasan las ondas, de modo que el movimiento real del agua no es solamente un movimiento armónico simple.
