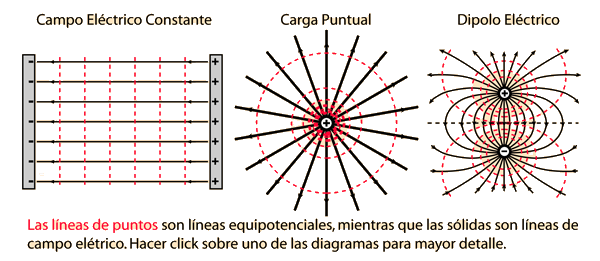

Líneas Equipotenciales

Las líneas equipotenciales son como las líneas de contorno de un mapa que tuviera trazada las líneas de igual altitud. En esta caso la "altitud" es el potencial eléctrico o voltaje. Las líneas equipotenciales son siempre perpendiculares al campo eléctrico. En tres dimensiones esas líneas forman superficies equipotenciales. El movimiento a lo largo de una superficie equipotencial, no realiza trabajo, porque ese movimiento es siempre perpendicular al campo eléctrico.

Índice

Conceptos sobre Voltaje

HyperPhysics*****Electricidad y MagnetismoM Olmo R Nave
Atrás

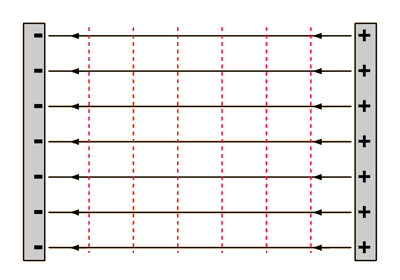

Líneas Equipotenciales: Campo Constante

En las placas conductoras como las de los condensadores, las líneas del campo eléctrico son perpendiculares a las placas y las líneas equipotenciales son paralelas a las placas.
Otras Geometrías de Cargas
Índice

Conceptos sobre Voltaje

HyperPhysics*****Electricidad y MagnetismoM Olmo R Nave
Atrás

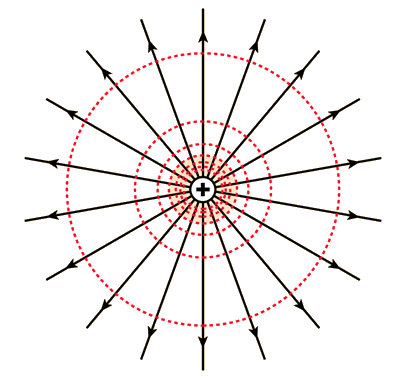

Líneas Equipotenciales: Carga Puntual

El potencial eléctrico de una carga puntual está dada por

de modo que el radio r determina el potencial. Por lo tanto las líneas equipotenciales son círculos y la superficie de una esfera centrada sobre la carga es una superficie equipotencial. Las líneas discontinua ilustran la escala del voltaje a iguales incrementos. Con incrementos lineales de r las líneas equipotenciales se van separando cada vez mas.

Otras Geometrías de Cargas
Índice

Conceptos sobre Voltaje

HyperPhysics*****Electricidad y MagnetismoM Olmo R Nave
Atrás





Líneas Equipotenciales: Dipolo

El potencial eléctrico de un dipolo muestra una simetría especular sobre el punto central del dipolo. En todos los lugares siempre son perpendiculares a las líneas de campo eléctrico.

Otras Geometrías de Cargas
Índice

Conceptos sobre Voltaje

Conceptos sobre Dipolo Eléctrico
