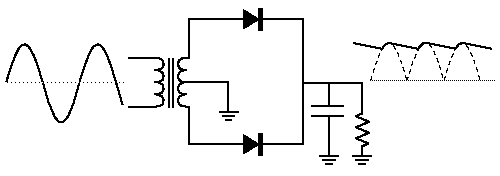

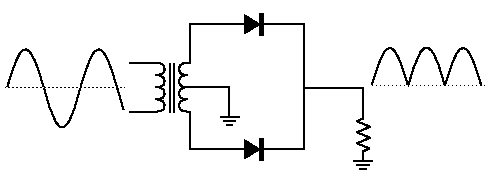

Rectificador de Onda Completa con Toma Central

Rectificador de Onda Completa con Toma Central

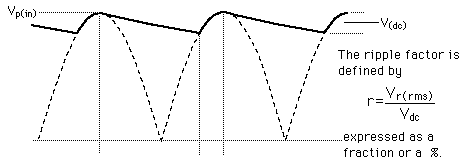

Ondulación con Filtro RC

El voltaje de rizado RMS en un filtro RC, se puede obtener aproximadamente por Mostrar y el nivel de salida de DC por Calcular

Nota: Estas descripciones de rizado asumen la alimentación eléctrica estándar en los EEUU de 60 Hz. Se pueden modificar para 50 Hz., examinando las expresiones.

Ondulación con Filtro RC

Para = y = con un voltaje de pico de entrada = V El voltaje de salida DC es = V y el voltaje de rizado es = mV or = %

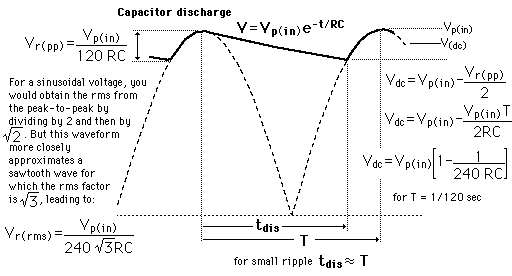

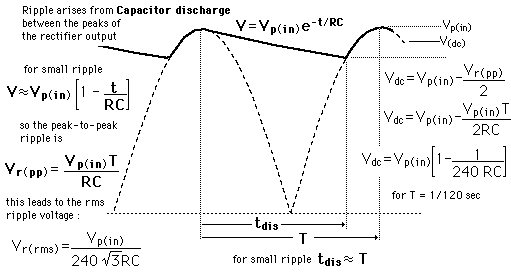

Desarrollo de las Expresiones del Voltaje de Rizado

Voltaje de Rizado RMS
