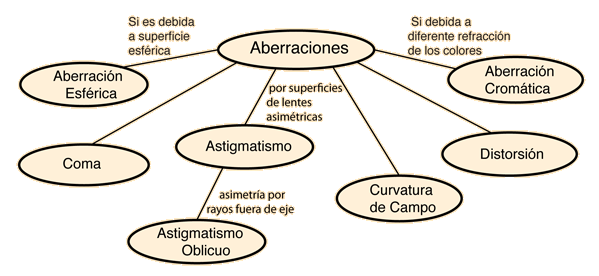

Aberraciones

En un sistema óptico ideal, todos los rayos de luz desde un punto en el plano objeto convergerían en el mismo punto en el plano imagen, formando una imagen clara. Las influencias que causan que diferentes rayos coverjan en diferentes puntos se denominan aberraciones.

Resumen de Aberraciones y Correcciones
Índice

Conceptos de Lentes

HyperPhysics*****Luz y VisiónM Olmo R Nave
Atrás





Resumen de Aberraciones

En un sistema óptico ideal, todos los rayos de luz desde un punto en el plano objeto convergerían en el mismo punto en el plano imagen, formando una imagen clara. Las influencias que causan que diferentes rayos coverjan en diferentes puntos se denominan aberraciones.

Aberración
Carácter
Corrección
1. Aberración esféricaMonocromática, sobre y fuera del eje, imagen borrosaDoblamiento, índice alto, asférico, índice de gradiente, doblete
2. ComaMonocromática, solamente fuera del eje, borrosidadDoblamiento, doblete espaciado con tope central
3. Astigmatismo oblicuoMonocromática, fuera del eje, borrosidadDoblete espaciado con tope
4. Curvatura de campoMonocromática, fuera del ejeDoblete espaciado
5. DistorsiónMonocromática, fuera del ejeDoblete espaciado con tope
6. Aberración cromáticaHeterocromática, sobre y fuera del eje, imagen borrosaDoblete contacto, doblete espaciado
Índice

Conceptos de Lentes

Referencia
Meyer-Arendt
Cap. 1.6
