Distorsión

Aparte de las distorsiones por las imperfecciones de la lente, ciertas distorsiones se producen a partir de la geometría de la lente. En las imágenes de abajo se pueden ver facilmente, las distorsiones de barril y de cojín formadas en un gruesa lente de vidrio doble convexa. Ellas son la razón de la limitación práctica en el aumento alcanzable por una lupa simple. Estas distorsiones se minimizan mediante el uso de dobletes simétricos como el doblete ortoscópico, y oculares tales como el ocular Ramsden.

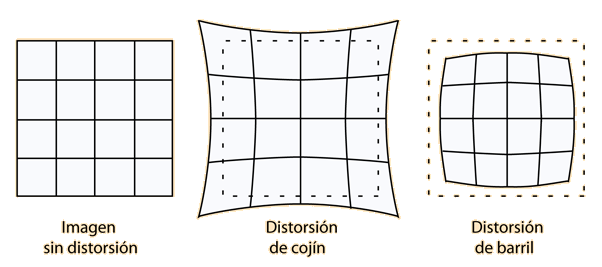

La distorsión se produce cuando la amplificación lineal es una función de la distancia fuera de eje. La amplificación lineal es una función de la distancia focal, por lo que si la longitud focal es diferente para diferentes áreas de la lente, la amplificación cambiará. En ausencia de otras aberraciones, se puede observar que todas las partes de la imagen se enfocan nitidamente, pero muestran una distorsión debido a la amplificación variable. Si hay un cambio positivo en la amplificación con la distancia, entonces la imagen se distorsionará hacia afuera, con las partes más distantes de la imagen desplazadas al máximo. Esto se llama normalmente "distorsión de almohadilla". La distorsión negativa disminuye la amplificación de los puntos más lejanos que son los más afectados. Esto se llama "distorsión de barril".

Curvatura de Campo

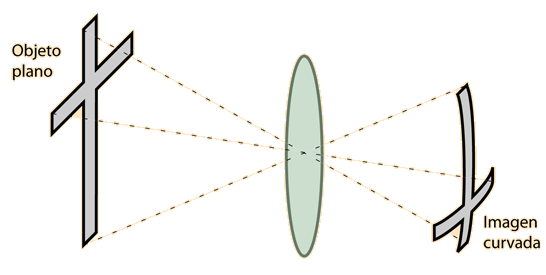

La curvatura de campo hace que un objeto plano proyecte una imagen curva (no plana). Se puede considerar como el resultado de un "error en la potenciación" de los rayos que tienen ángulos grandes. Esos rayos ven la lente como si efectivamente tuviera un diámetro mas pequeño y una mayor "potencia", formando la imagen de los puntos que están mas distanciados del eje, mas cercano a la lente.
