Oculares

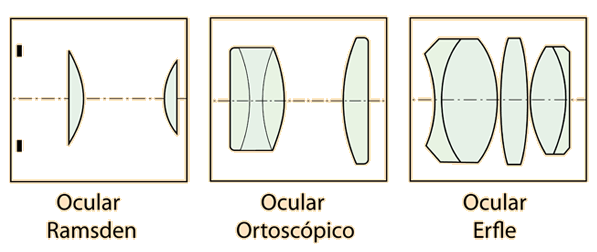

Los oculares de muchos instrumentos ópticos lo forman lupas simples. Debido a las aberraciones, una simple lupa no es adecuada como ocular de un instrumento óptico de alta calidad, y por ello se han desarrollado muchas combinaciones de lentes para minimizar las aberraciones. Aquí se muestran tres ejemplos.

Índice

Lentes Multi-Elementos

HyperPhysics*****Luz y VisiónM Olmo R Nave
Atrás

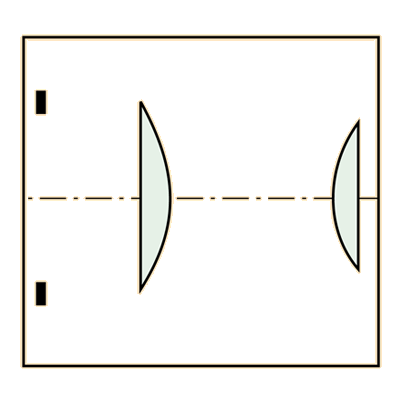

Ocular Ramsden

Oculares
Ocular Ramsden
Ocular Ortoscópico
Ocular Erfle

En el ocular Ramsden, las dos lentes están hechas de la misma clase de cristal, por ejemplo, cristales crown. Las lentes son de igual longitud focal y su separación es igual a esa distancia focal. La lente de campo coincide con el primer plano principal, el cual es un lugar adecuado para colocar una retícula, pero inconveniente porque puede resaltar el polvo depositado en ese lugar.

Este ocular es efectivo en la reducción de la aberración cromática, realizando un trabajo mejor con el acromatismo longitudinal que con el lateral. Es completamente efectivo en la reducción de la aberración esférica y la distorsión, y elimina el problema de la coma.

En el uso estándar, la lente objetivo formará una imagen en la primera superficie de la lente de campo.

Índice

Conceptos sobre Lentes

"Referencia
Meyer-Arendt
Cap. 9

HyperPhysics*****Luz y VisiónM Olmo R Nave
Atrás








Ocular Ortoscópico

Oculares
Ocular Ramsden
Ocular Ortoscópico
Ocular Erfle

Este ocular se caracteriza por su ancho campo de visión y alta amplificación. Encuentra aplicación en los telescopios de alta potencia y buscadores de rango. Corrige bien la distorsión. El triplete corrige bien la aberración cromática.

Índice

Conceptos sobre Lentes

"Referencia
Meyer-Arendt
Cap. 9

HyperPhysics*****Luz y VisiónM Olmo R Nave
Atrás

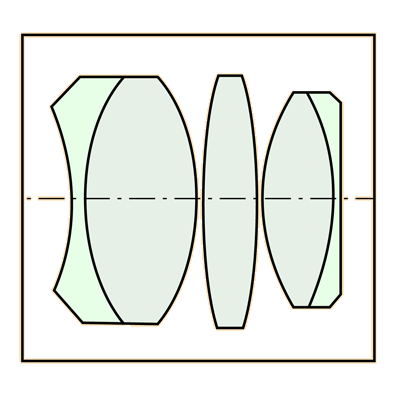

Ocular Erfle

Oculares
Ocular Ramsden
Ocular Ortoscópico
Ocular Erfle

Este ocular tiene dos dobletes acromáticos, incluso tres en algunas variedades. Su ancho campo de visión (hasta 70°) mejora su uso en los telescopios astronómicos de alta calidad.

Índice

Conceptos sobre Lentes

"Referencia
Meyer-Arendt
Cap. 9
