Aumento: Transversal y Angular

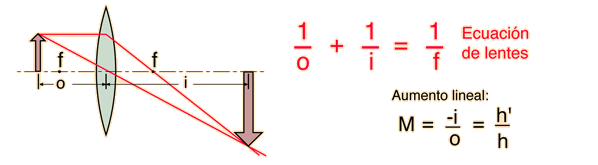

El aumento ("magnificación") lineal o aumento transversal es la proporción entre el tamaño de la imagen y el tamaño del objeto. Si la imagen y el objeto están en el mismo medio, entonces es la distancia de la imagen dividida por la distancia del objeto.
Utilizando la forma Gausiana de la ecuación de lentes, se usa un signo negativo como recordatorio de que todas las imágenes reales están invertidas. Si la imagen es virtual, la distancia de la imagen será negativa y el aumento será por lo tanto positivo para una imagen derecha (no invertida).

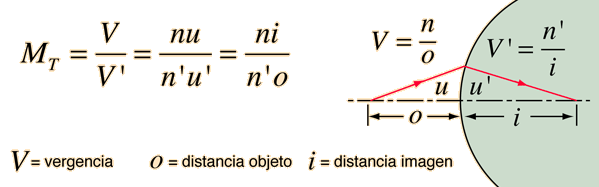

Si el medio es diferente en los dos lados de las superficie de la lente, el aumento ya no es tan sencillo. Entonces en su lugar se expresa como
En esta ecuación V es la vergencia, n es el índice de refracción, y u es el ángulo. Nótese que en esta expresión del aumento, no aparece el signo menos. En este caso se utiliza normalmente la convención de signos cartesianos y la distancia del objeto tiene un valor negativo. Con esto se toma en consideración el signo menos que se pone en la expresión de la forma Gausiana de arriba.
El aumento angular de un instrumento es la proporción entre el ángulo de la vista con el objeto cuando se usa el instrumento, y el mismo ángulo sin instrumento. Un ejemplo importante está en la lupa simple. El aumento angular de cualquier sistema óptico, se puede obtener de su matriz del sistema.
|
