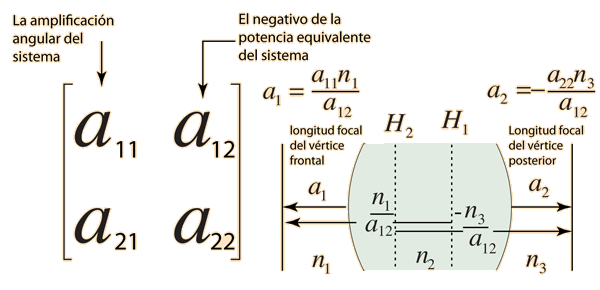

Matriz de Sistema, Forma de Hecht

En sistemas de múltiples lentes gruesas, a veces es útil representarlo por una matriz de sistema. La matriz se construye multiplicando las matrices de refracción por las matrices de traslación.

Esta es la forma de la matriz de sistema utilizada por Hecht. Meyer-Arendt utiliza una forma alternativa.

CálculoFoma Alternativa de Matriz de Sistema: Forma de Meyer-Arendt
Índice

Conceptos sobre Lentes

Conceptos sobre Lentes Gruesas

Referencias
Meyer-Arendt

Hecht

HyperPhysics*****Luz y VisiónM Olmo R Nave
Atrás

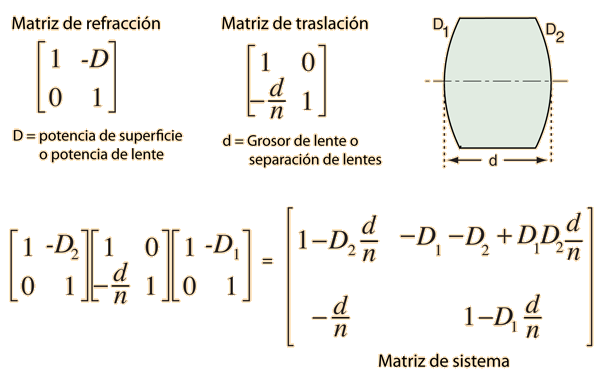

Matrices de Refracción y Traslación

Forma de Hecht

Foma Alternativa: Forma de Meyer-Arendt
Índice

Conceptos sobre Lentes

Referencia
Meyer-Arendt

HyperPhysics*****Luz y VisiónM Olmo R Nave
Atrás

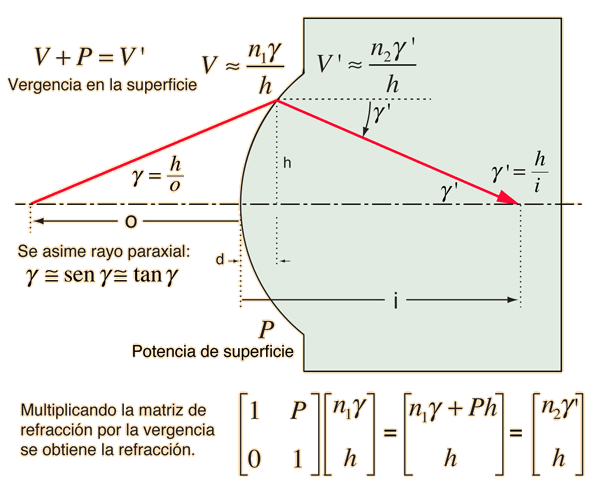

Matriz de Refracción

El uso de la vergencia para describir la refracción en un cambio de medio, se puede usar como punto de partida para desarrollar una matriz que calcule la refracción.

La fórmula de la vergencia es

y para ángulos pequeños (aproximación "paraxial"):

El tratamiento arbitrario del numerador y el denominador de la fracción de convergencia como elementos del vector columna, permite construir la relacion de refracción.

Índice

Conceptos sobre Lentes

Referencia
Meyer-Arendt

HyperPhysics*****Luz y VisiónM Olmo R Nave
Atrás





Matriz de Traslación

La geometría de traslación a través del grosor de una lente, se puede poner en forma matricial de rayos, que satisfacen la aproximación paraxial.
