La Reducción de la Presión de Bernoulli

La disminución lineal en la presión del líquido está de acuerdo con la ley de Poiseuille, pero el estrechamiento produce una caida de presión adicional de acuerdo con el Principio de Bernoulli.

Quitar Venturi

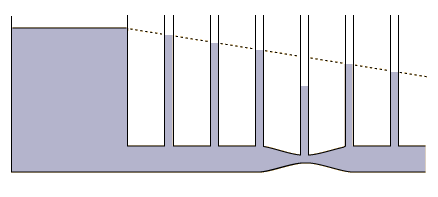

La altura de columna de líquido es una medida de la presión del fluido en ese punto del tubo con flujo. El tubo vertical, actua como un manómetro. Los manómetros muestran que la presión se reduce en el estrechamiento, respecto de como habría sido en un tubo uniforme. La presión que impulsa el líquido a través del tubo, es la presión estática del líquido en la parte inferior del depósito. La resistencia al flujo representado por el tubo, causa una caída en la presión a medida que avanza a lo largo del tubo.

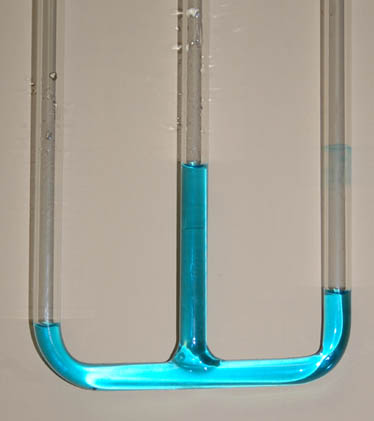

Cuando se aplica una presión positiva a un tubo con un estrechamiento, la presión en el estrechamiento es baja comparada con la del tubo más grande. Esto se muestra en los tres tubos verticales de la izquierda, que está unidos a un tubo Venturi de vidrio. El tubo central está conectado al estrechamiento. La presión del aire, tiende a empujar el líquido en los tubos hacia abajo, de modo que el mayor nivel de agua en el centro, indica que la presión es aquí menor.

El flujo en este sistema impulsado por una bomba de aire a alta presión va de izquierda a derecha. Note que el nivel del líquido en el tubo de la derecha es ligeramente mas alto que el de la izquierda, indicando que la presión del líquido es ligeramente menor que en el tubo de la izquierda. Esto es indicativo de la caida de presión normal en un flujo de un fluido, puesto que los diámetros de los tubos verticales de la izquierda y derecha son iguales.

Mas detalles
Indice

Conceptos de Bernoulli

HyperPhysics*****Mecánica*****FluidosM Olmo R Nave
Atrás





Caida de Presión con la Longitud

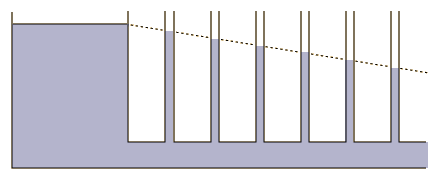

La caida de presión cuando fluye un fluido desde un recipiente, se puede modelar por la ley de Poiseuille. La caida en la presión del fluido se indica por la altura de columna de líquido.

Con estrechamiento de Tubo

La altura de columna de líquido es una medida de la presión del fluido en ese punto del tubo con flujo. El tubo vertical, actua como un manómetro. La presión que impulsa el fluido a traves del tubo es la presión estática del fluido sobre el fondo del depósito. La resistencia al flujo representado por el tubo, causa una caída en la presión a medida que avanza a lo largo del tubo. La caida de presión ilustrada, sugiere que el tubo continua hacia la derecha una cierta distancia y se podría proyectar la linea de caida de presión, para localizar el extremo del tubo. Al final del extremo abierto del tubo, puede deducir que la medida del indicador de presión es cero, indicando con ello que la única presión sobre el fluido es la presión atmosférica.

Indice

Conceptos sobre la Ley de Poiseuilles

HyperPhysics*****Mecánica*****FluidosM Olmo R Nave
Atrás





Monitorizar la Presión en un Estrechamiento de un Tubo

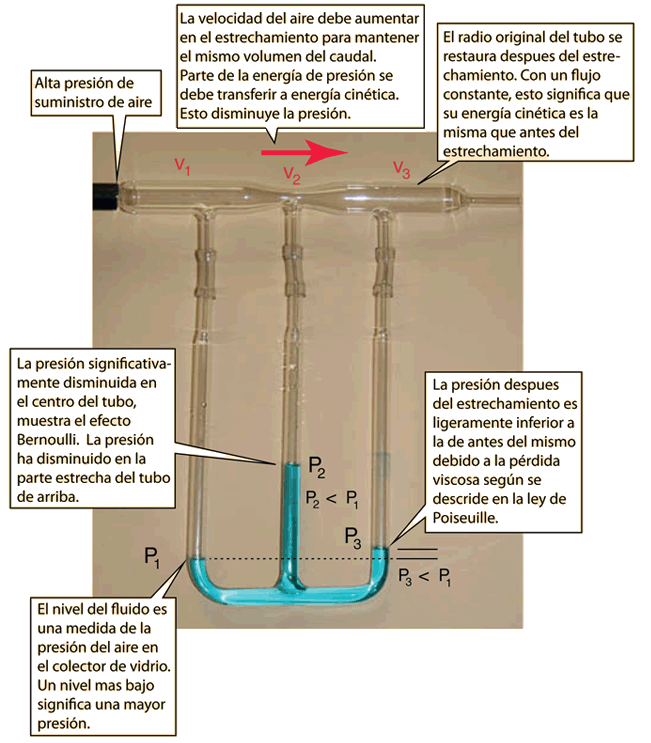

Esta es una observación experimental directa del efecto Bernoulli. Una fuente de aire a alta presión dirige el aire a través de un tubo de vidrio que tiene un estrechamiento a mitad de camino a lo largo de ella. La presión se indica mediante tres manómetros en la que el nivel del líquido es una medida de la presión por encima de él.

El hecho de que la presión en el tubo más allá del estrechamiento sea ligeramente inferior a la presión antes del mismo, es una demostración de la fricción del fluido. Esto puede ser modelado por la ley de Poiseuille.
