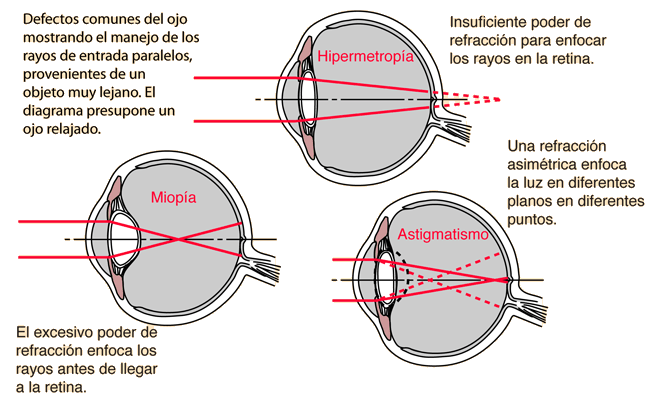

Defectos Ordinarios de la Visión

Este dibujo representa los efectos sobre los trayectos de los rayos de entrada paralelos, en los casos más extremos de miopía, hipermetropía y astigmatismo, lo que sería característico en la visión de objetos a una distancia efectiva infinita, como mirar a la Luna. En estos casos extremos, ni el ojo con visión hipermétrope, ni el ojo miope verían la luna clara. El ojo miope refracta la luz demasiado, enfocándo el objeto en una posición antes de alcanzar la retina. El ojo hipermétrope no refracta la luz lo suficiente, y los rayos no llegan enfocados en el momento de llegada a la retina.

Los diagramas también asumen un ojo relajado, en cuyo caso la longitud focal de la lente interior del ojo es máxima. El esfuerzo del ojo en la acomodación para ver objetos más cercanos, implica una tensión muscular consistente en aumentar el redondeo de la lente interior del ojo y por consiguiente acortar la longitud focal (mayor potencia de refracción). En los casos descritos aquí, la acomodación podría ser suficiente para ver la luna enfocada en un ojo con visión hipermétrope, pero trabajaría en contra para un ojo miope.

Si el objeto a ver se pone más cerca del ojo, entonces se puede esperar que la imagen sea peor para el ojo hipermétrope y mejor para el ojo miope. Un ejemplo para una distancia intermedia podría ser instructivo.

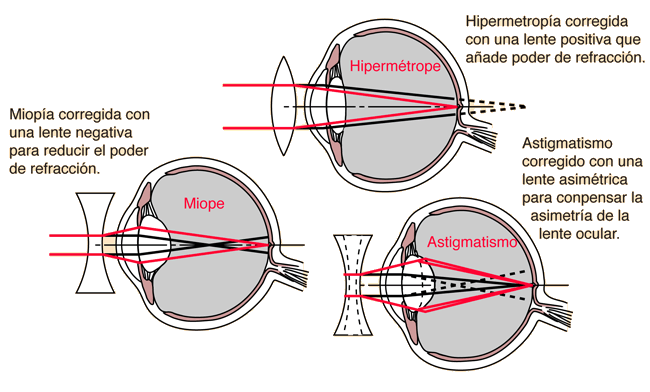

Corrección de los Defectos Comunes de la Visión

Este dibujo muestra la naturaleza de las lentes que podría corregir la visión, al proporcionar la cantidad apropiada de refracción total, para llevar los rayos paralelos de un objeto distante a un punto en la retina. Esa es la estrategia típica para la prescripción de gafas o lentes de contacto: corregir el ojo para una visión clara a gran distancia y luego confiar en la acomodación para permitir que la persona vea con claridad a distancias intermedias y hasta un punto de enfoque normal.

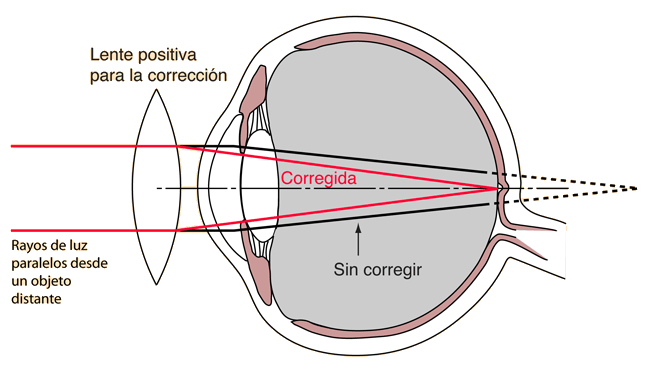

Hipermetropía

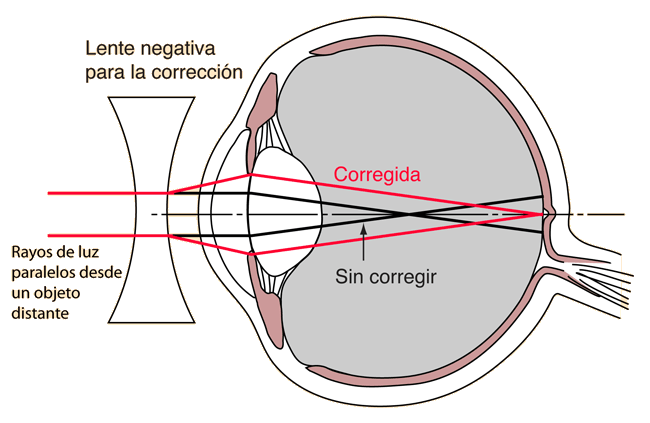

Miopía

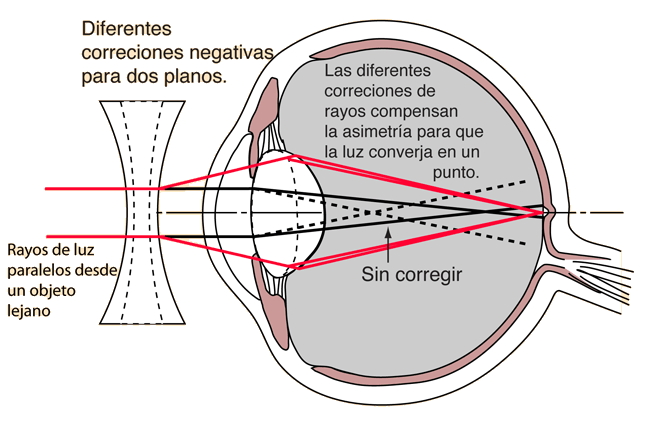

Astigmatismo

Esto es por supuesto una simplificación excesiva del complejo problema de la corrección de astigmatismo. Como los elementos del ojo son significativamente asimétricos, entonces, su corrección resulta difícil. En el caso representado aquí, se intenta de nuevo corregir la visión de un objeto distante, tratando de llevar todos los rayos paralelos entre sí a un punto de la retina. Una estrategia estándar es comenzar con la mejor visión que se pueda lograr con una sola lente simétrica, y luego añadir una corrección más pequeña con una lente cilíndrica, la cual se puede girar hasta encontrar el ángulo de mayor mejora. Si esto es satisfactorio, entonces puede fabricarse una lente simple que incluya esa corrección "esférica" plus "cilíndrica".

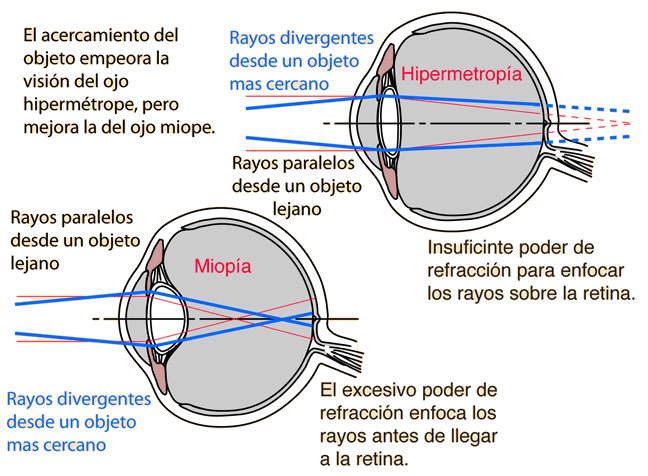

Miopía e Hipermetropía a Distancias Intermedias

Para enfocar los rayos de un objeto más cercano se necesita más potencia de refracción, ya que los rayos cuando llegan a la lente son más divergentes. Dado que el ojo miope tiene un exceso de poder de refracción que enfoca los rayos paralelos en algún lugar en el interior del ojo, trayendo el objeto más cerca, hará que el punto focal se mueva hacia la retina detectora de imagen y mejore la visión. Para el ojo extremadamente hipermétrope de arriba, las cosas irán de mal en peor cuando se trae el objeto más cerca, ya que se necesita más potencia de refracción y no se tiene la suficiente para empezar.
