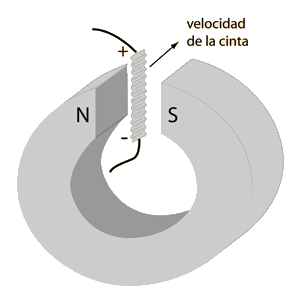

Micrófono de Voltaje por Cinta


La señal de un micrófono de cinta se genera como voltaje de movimiento; el movimiento de la cinta en el campo magnético, genera un voltaje proporcional a la velocidad de la cinta.

Estudio del Micrófono
Índice

Conceptos de Reproducción del Sonido

HyperPhysics*****SonidoM Olmo R Nave
Atrás








Uso del Micrófono de Cinta

Las aplicaciones actuales de los micrófonos de cinta explotan la "calidez" de estos micrófonos para las voces y algunos instrumentos. Blair Jackson en "Off the Beaten Track", Mix, November 1994 p247 ofrece un comentario reciente del ingeniero de sonido Ed Thacker:

"En esta grabación hicimos un montón de experimentos con micrófonos de cinta, principalmente con los viejos RCA 44s y 77s. Queríamos mantenerlo tan cálido y redondo como pudiéramos. Los micrófonos de cinta son muy ricos en sonido, pero no mucho en el extremo superior ... por lo que van muy bien en instrumentos de viento. También los utilizamos en varias voces para 'engordarlas' y 'calentarlas'".

Estudio del Micrófono
Índice

Conceptos de Reproducción del Sonido

HyperPhysics*****SonidoM Olmo R Nave
Atrás

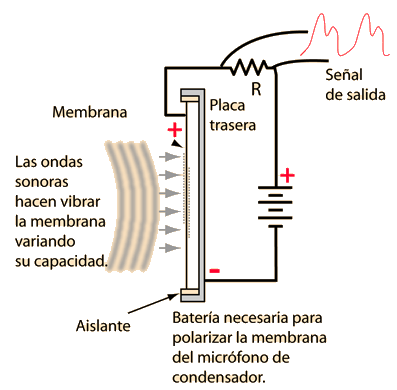

Señal del Micrófono de Condensador

La plana y fiel respuesta de frecuencia del micrófono de condensador se deriva de su mecanismo. La carga eléctrica de la membrana depende solamente de la separación y no muestra resonancias apreciables para desviar la respuesta de frecuencia.

La capacidad de la estructura de membrana de placa paralela está dada por

Cuando el espaciamiento cambia, la carga cambia, dando una corriente eléctrica a través de la resistencia R.

El voltaje medido a través de la resistencia es una imagen eléctrica de la presión de sonido que mueve la membrana.

Debido a que el elemento de detección de un micrófono de condensador es una ligera membrana, es capaz de una excelente respuesta transitoria. El hecho de que el condensador tenga una excelente respuesta a la alta frecuencia, implica una buena respuesta transitoria, ya que los transitorios definidos, tienen mayor contenido de alta frecuencia que los sonidos sostenidos que les siguen.

Debido a que el micrófono de condensador debe tener una tensión continua y estable de DC para polarizar la membrana, es una práctica común suministrar ese voltaje desde la placa de la mezcladora de sonido. El voltaje se aplica a través de uno de los cables de micrófono, típicamente 48 voltios, y se conoce comúnmente como "alimentación fantasma". Dado que la alternativa es una batería suministradora de polarización, con el riesgo de que la batería se descargue en plena actuación, es útil el suministro de la alimentación fantasma por medio de las placas mezcladoras.

Estudio del Micrófono
Índice

Conceptos de Reproducción del Sonido

HyperPhysics*****SonidoM Olmo R Nave
Atrás
















Micrófono de Condensador Electret

Los micrófonos de condensador Electret, no se puede comparar con los micrófonos de condensador estándar de estudio que tienen tales excelentes características de respuesta de frecuencia. La clase de micrófonos Electret, utilizan material electret que mantienen polarizados permanentemente sus diafragmas, evitando así la necesidad del voltaje de corriente continua de polarización que requiere el condensador convencional.


Se pueden fabricar muy baratos y son típicos de los micrófonos en grabadoras de cinta portátiles. Los condensadores electret de mas calidad, incorporan un preamplificador de transistor de efecto de campo (FET) para adaptar su impedancia extremadamente alta y aumentar la señal.

La literatura técnica reciente sugiere que con una mayor precisión en la fabricación, los micrófonos de condensador electret pueden tener la calidad suficiente para ser competitivo con los micrófonos dinámicos y de cinta, en su rendimiento de uso.

Los micrófonos miniaturas de condensador electret, han encontrado aplicación productiva en los audífonos, donde sirven bien su robustez y su razonable relación señal ruido.

Estudio del Micrófono
Índice

Conceptos de Reproducción del Sonido

Referencia
Rossing
Science of Sound
p396.

HyperPhysics*****SonidoM Olmo R Nave
Atrás

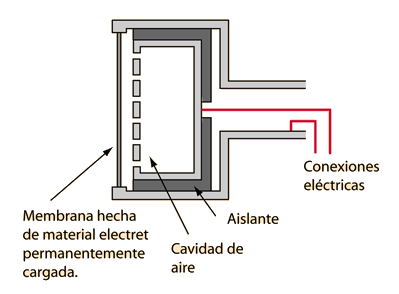

Diafragma de Micrófono Electret


El material electret del diafragma puede ser de menos de una milésima de pulgada de espesor. Aun así, es polarizado suficientemente para producir un activo cambio capacitivo en la tensión entre la membrana y la placa posterior cuando se mueve por la presión de una onda sonora.

La polarización se logra por una combinación de calor y alto voltaje durante su fabricación. Tambien se suele utilizar bombardeo electrónico (Rossing). El diafragma está recubierto con una película metálica vaporizada.
Estudio del Micrófono
Índice

Conceptos de Reproducción del Sonido

Referencia
Rossing
Science of Sound
p396.
