Baterías y Bombillas como Ejemplo de Circuitos DC

Un experimento que utiliza pilas para alimentar primero una bombilla y luego dos bombillas en paralelo, nos proporciona un ejercicio de circuito paralelo, que requiere una evaluación de la resistencia interna de la pila.

Las pilas tipo D (pilas secas alcalinas) montada sobre un tablero de plexiglás, alimenta los zócalos (portalámparas) de las bombillas, dos de los cuales se muestran aquí cableadas en paralelo. Con una fuente de voltaje ideal, se podría desenroscar una de las bombillas, sin afectar al brillo de la otra. Pero en la práctica se da que una sola bombilla, está notablemente mas brillante que cuando se encuentra alimentada junto con otra por el voltaje paralelo de las pilas.

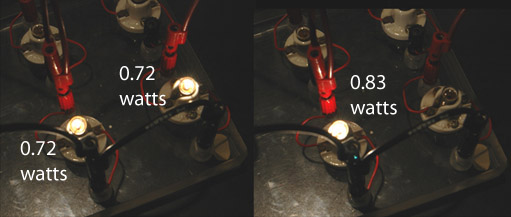

Cuando se desenroscó una de las bombillas, la otra aumentó su brillo de manera notable, en contra de las expectativas de un circuito paralelo, donde se presumía que los voltajes de alimentación sería iguales. Debería ser capaz de desenroscar una sin afectar a la otra. Pero eso supondría que se trata de una fuente de voltaje ideal, y cualquier pila o batería real, tiene alguna resistencia interna que debe ser tomada en consideración.

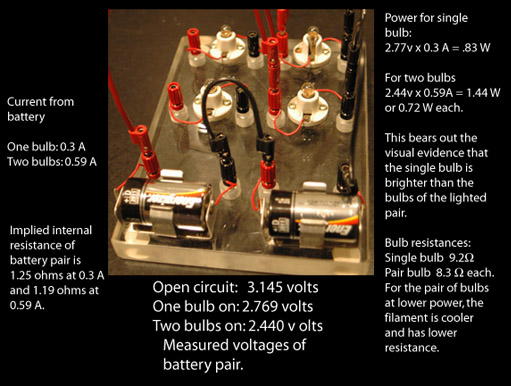

Realizando medidas del voltaje externo del par de pilas y la intensidad de corriente para a)circuito abierto, b)con una bombilla conectada y c)con dos bombillas conectadas, nos proporcionará los datos para analizar el comportamiento observado. Aplicando la ley de Ohm y la fórmula de la potencia nos permite determinar la resistencia interna de la pila y la potencia usada en las bombillas.
