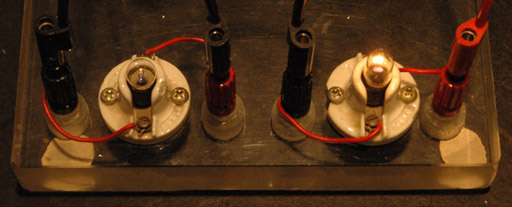

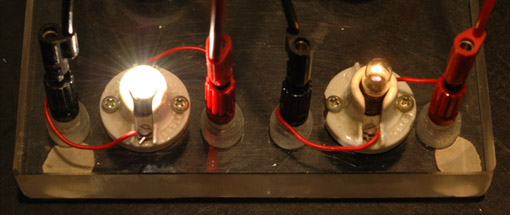

Misterio de la Bombilla: ¿Por qué la bombilla de la izquierda está mas brillante cuando está conectada en paralelo, pero mas tenue cuando está conectada en serie con la bombilla de la derecha?

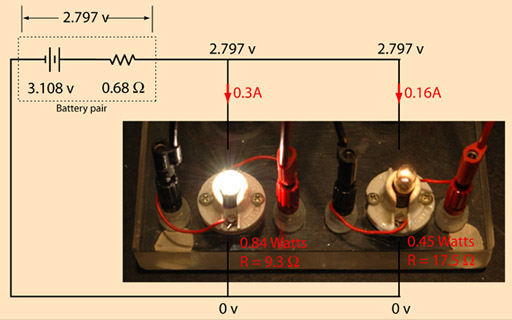

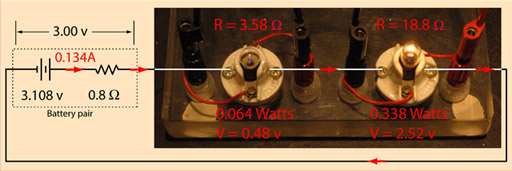

Este comportamiento extraño se puede explicar aplicando a los circuitos la ley de Ohm y la fórmula de la potencia. En los diagramas de los circuitos se muestran los voltajes e intensidades medidas junto con las resistencias y potencias calculadas. Una cosa a tener en cuenta es que las resistencias de las bombillas calculadas en ambos casos difieren. Por ejemplo, la resistencia calculada para la bombilla de la izquierda es de 9,3 ohmios cuando está iluminada brillantemente (circuito paralelo), pero de solo 3,58 ohmios cuando el brillo es tenue. Cuando luce brillantemente, el filamento está mucho mas caliente y como la resistencia aumenta con la temperatura, estos valores resultan plausibles. La resistencia calculada para la bombilla de la derecha, fué realmente mas baja cuando consumía una potencia ligeramente mayor y no tengo una explicación para eso que no sea la sospecha de que las mediciones no fueron suficientemente precisas. Otro punto de interés es que la resistencia interna efectiva de las pilas secas alcalinas aparecen mas bajas con la mayor intensidad de corriente del circuito paralelo. Esto también se observó en otras mediciones, de modo que parece que hay un rango de eficiencia de corriente máxima para estas pilas.
