Realimentación Positiva

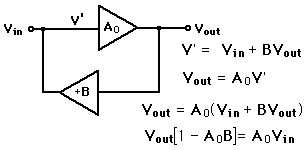

El uso de la realimentación positiva es útil en la construcción de osciladores. La condición de realimentación positiva se da cuando una parte de la salida se combina en fase con la entrada. En un amplificador con realimentación positiva, la ganancia está dada por la expresión de abajo.

La gran ganancia en bucle abierto de un amplificador operacional, hace inevitable que se alcance la condición

y la expresión de la ganancia

se hace infinita.

En términos prácticos, la ganancia que se aplica a las amplitudes de señales bajas se reducirá hasta que la amplitud de salida alcance algún valor constante. Sin embargo, ese valor límite será independiente de la entrada, permitiendo al circuito producir una salida diseñada.

Índice

Conceptos de Electrónica

Conceptos de Op-amp

Conceptos de Realimentación

HyperPhysics*****Electricidad y MagnetismoM Olmo R Nave
Atrás










Osciladores con Op-Amp

Oscilador Cambio de FaseOscilador Colpitts
Generador de Onda Cuadrada


Otros Osciladores
Índice

Conceptos de Electrónica

Conceptos de Op-amp

HyperPhysics*****Electricidad y MagnetismoM Olmo R Nave
Atrás










Oscilador Colpitts

El oscilador Colpitts logra la realimentación positiva usando un amplificador inversor, mas un cambio de fase de 180º a través de un circuito resonante paralelo. Los condensadores en serie se combinan para producir
de modo que la frecuencia del circuito resonante es

Para valores de componentes

Condensador C1 = mF
Condensador C2 = mF
Inductancia L = mH

la frecuencia es f = kHz = MHz = x10^ Hz

Notas del cálculo: Si se cambian los valores de los componentes, se calculará una nueva frecuencia.. Si se entra una frecuencia, entonces se debe hacer clic sobre el nombre del componente activo que se desea calcular para forzar la frecuencia a coincidir con el valor entrado.
