Circuito Paralelo RLC

El cálculo de la impedancia de un circuito RLC paralelo es considerablemente mas difícil que el cálculo de la impedancia del circuito RLC serie. Esto se debe a que cada rama del circuito tiene su propio ángulo de fase y estos no se pueden combinar de una manera simple. La combinación de ramas de impedancias paralelas, se realiza de la misma manera que las resistencias paralelas:

Pero aunque las magnitudes de las impedancias de cada rama se puede calcular de

y
Circuito RL
Circuito RC
Estas impedancias no se pueden combinar directamente como se sugiere en la expresión de arriba, porque tienen diferentes fases -como ocurre con los vectores en distintas direcciones, que no se pueden sumar directamente-. Este dilema se resuelve mas facilmente con el método de la impedancia compleja.

Índice

Circuitos de AC

HyperPhysics*****Electricidad y MagnetismoM Olmo R Nave
Atrás





Paralelo RLC: Método de la Impedancia Compleja

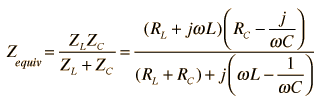

Cuando se combinan las impedancias complejas de las ramas del circuito paralelo RLC, la impedancia equivalente es de la forma

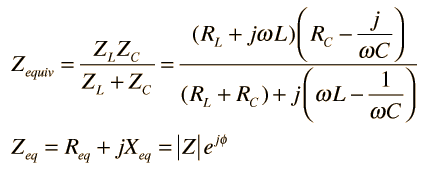

Cuando se racionaliza esta expresión y se pone en la forma estándar

Cálculo

entonces, se puede determinar la impedancia en ohmios y la fase. Estableciendo la = 0, se puede calcular la frecuencia de resonancia. Las expresiones para estos cálculos son bastante largas.

Índice

Circuitos de AC

HyperPhysics*****Electricidad y MagnetismoM Olmo R Nave
Atrás




Expresiones para Paralelo RLC

La impedancia compleja del circuito paralelo RLC toma la forma

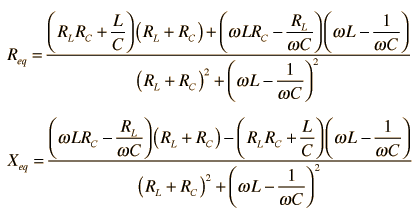

cuando se racionaliza, los componentes tienen la forma
